[VCR]HDSD module Quản lí năng lượng (Energy management)

PHẦN 1: THIẾT KẾ SƠ ĐỒ QUY HOẠCH ĐIỆN VÀ NƯỚC

Tên màn hình (Screen Name)
Sơ đồ quy hoạch điện, nước, thiết bị
Đường dẫn (Open Link)
Đăng nhập → Quản lý năng lượng → Sơ đồ quy hoạch : https://vingroup.portal.prod.hulk.cloudhms.io/energy-management/planning-structure-and-equipment
Tổng quan (Summary)
Sơ đồ quy hoạch được thiết kế cho bộ phận vận hành để quản lý tất cả thiết bị điện,nước cần quy hoạch và đo lường được chỉ số tiêu hao điện/nước trên từng thiết bị.

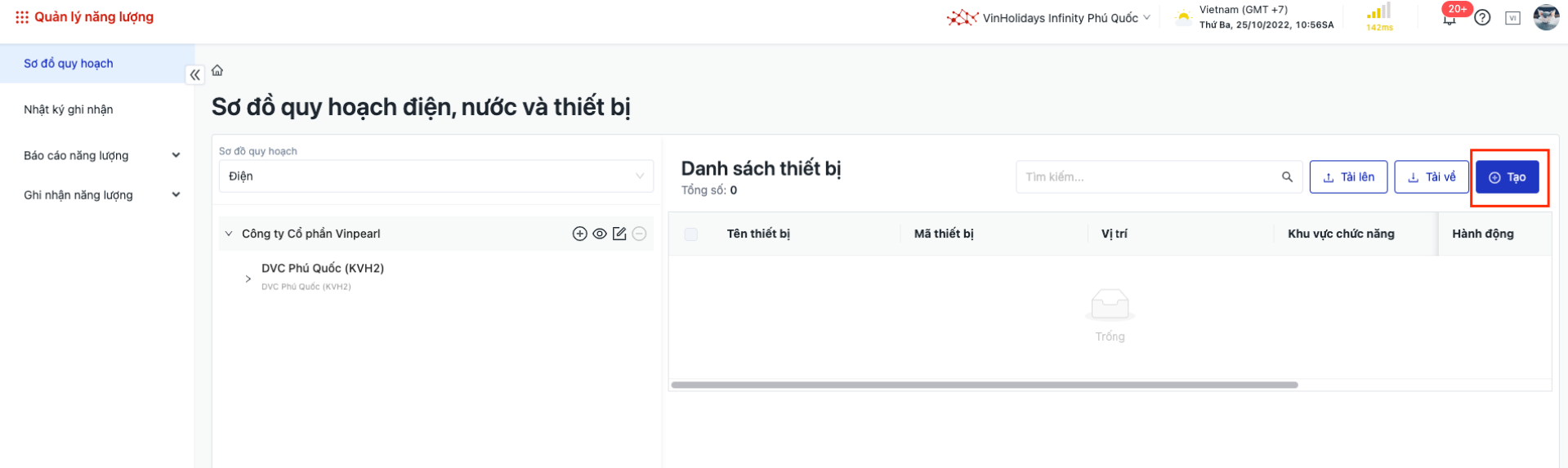

1. Tạo vị trí quy hoạch và tạo thiêt bị

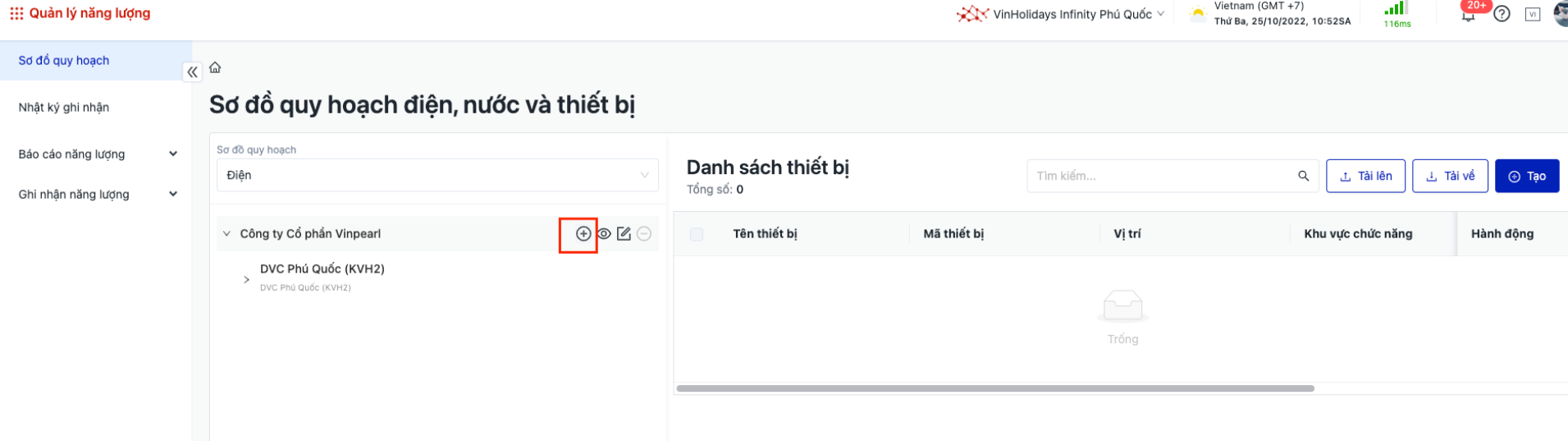

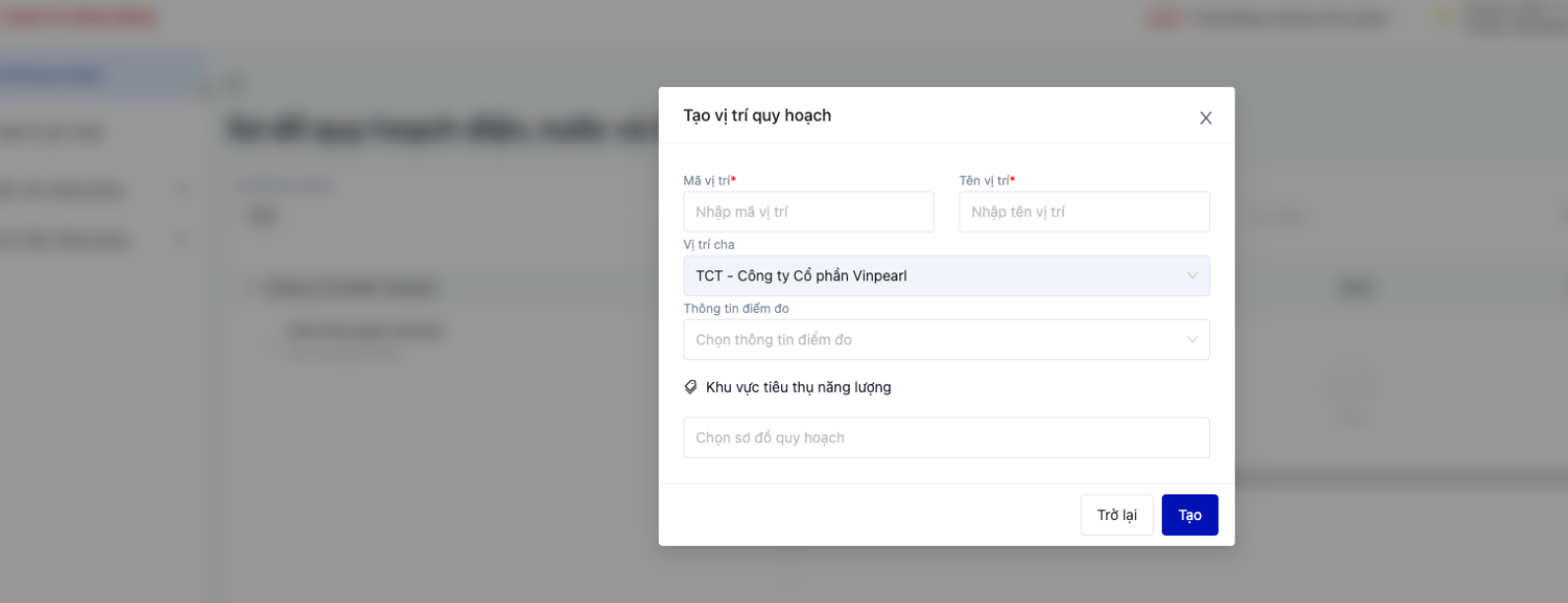

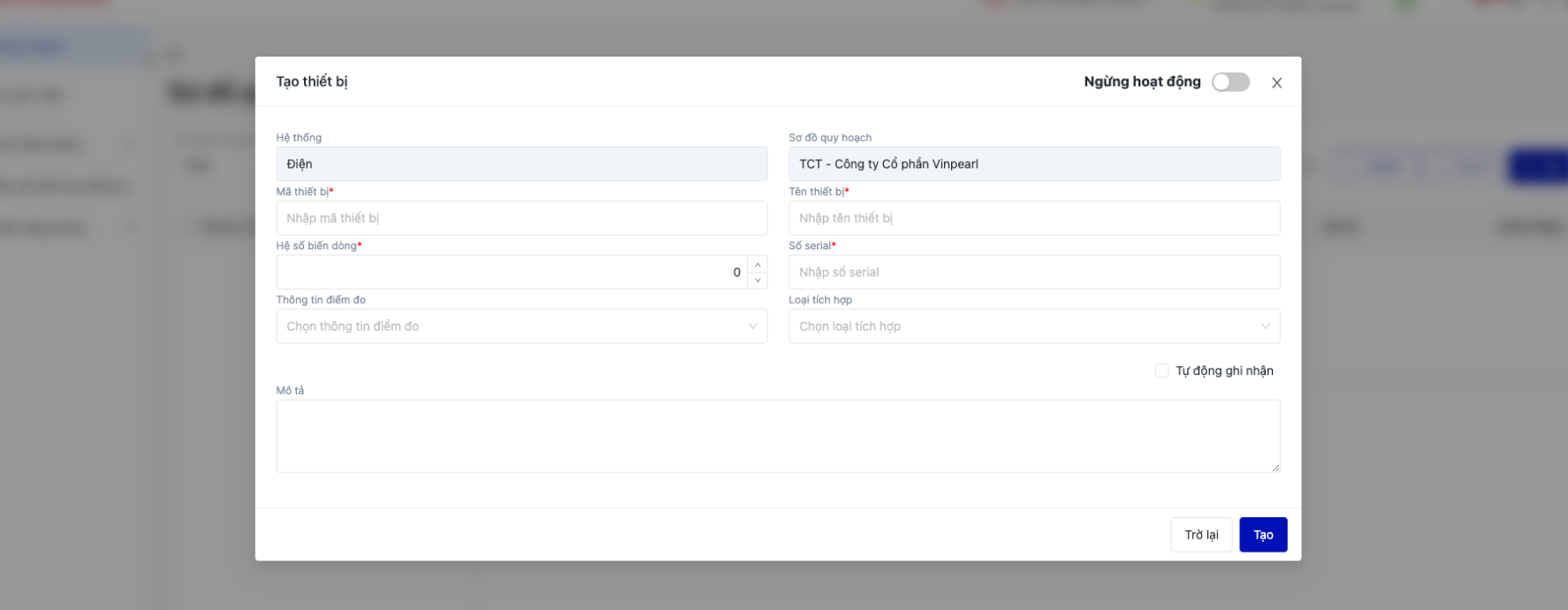

Step 1: Tạo vị trí quy hoạch Mã vị trí: Bắt buộc nhập (giới hạn tối đa 64 ký tự) Tên vị trí: Bắt buộc nhâp (giới hạn tối đa 512 ký tự) Vị trí cha: Hiển thị thông cấp cha Thông tin điểm đo: Không bắt buộc, hiện có 5 loại điểm đo : Cơ sở, Trạm biến áp, cấp 1, cấp 2, cấp 3 Khu vực tiêu thụ năng lượng: Không bắt buộc Step 2: Tạo thiết bị Hệ thống: Hiển thị điện/ nước Sơ đồ quy hoạch: Hiển thị theo đúng sơ đồ thiết lập Mã thiết bị: Bắt buộc (giới hạn tối đa 64 ký tự) Tên thiết bị: Bắt buộc nhâp (giới hạn tối đa 512 ký tự) Hệ số biến dòng: Bắt buộc Số serial: Bắt buộc Thông tin điểm đo: Không bắt buộc, hiện có 5 loại điểm đo : Cơ sở, Trạm biến áp, cấp 1, cấp 2, cấp 3 Loại tích hợp: Emic (checkbox tự động ghi nhận)/ Khác (ghi nhận thủ công) Mô tả: Không buộc (giới hạn tối đa 512 ký tự) Trạng thái: Đang hoạt động/ Ngừng hoạt động
2. Thao tác trên WEB

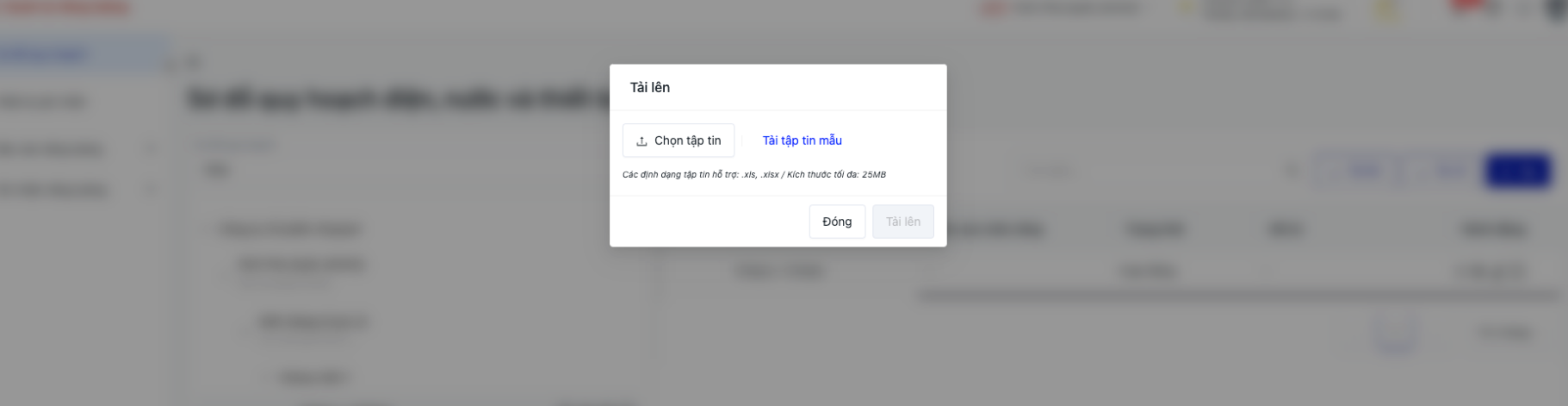

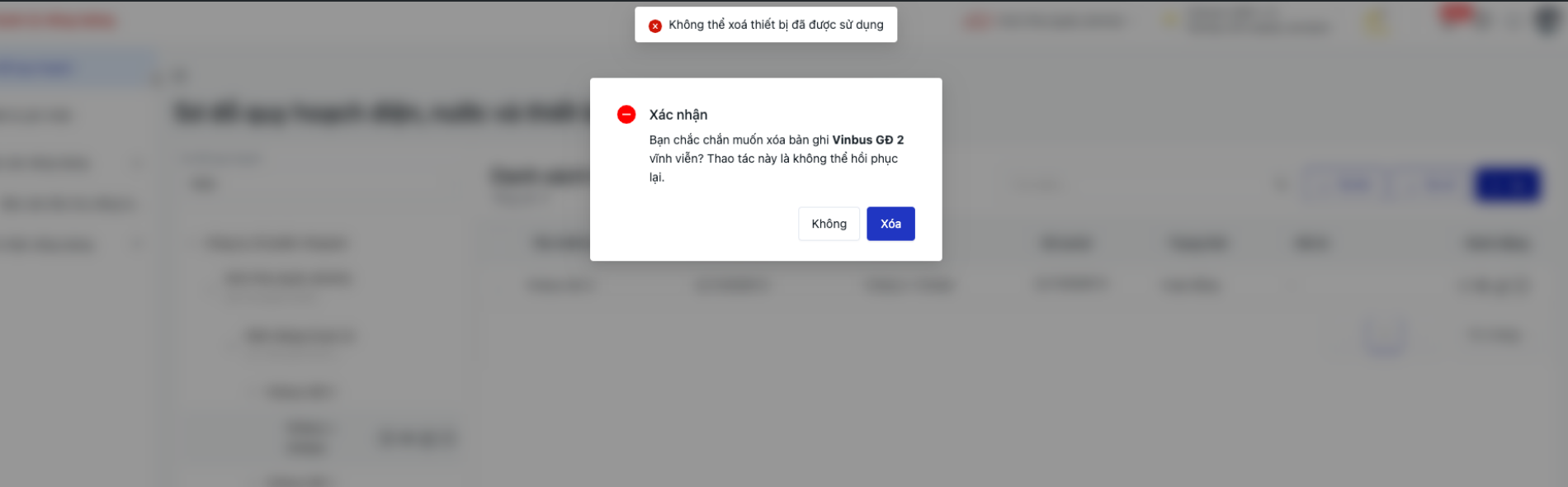

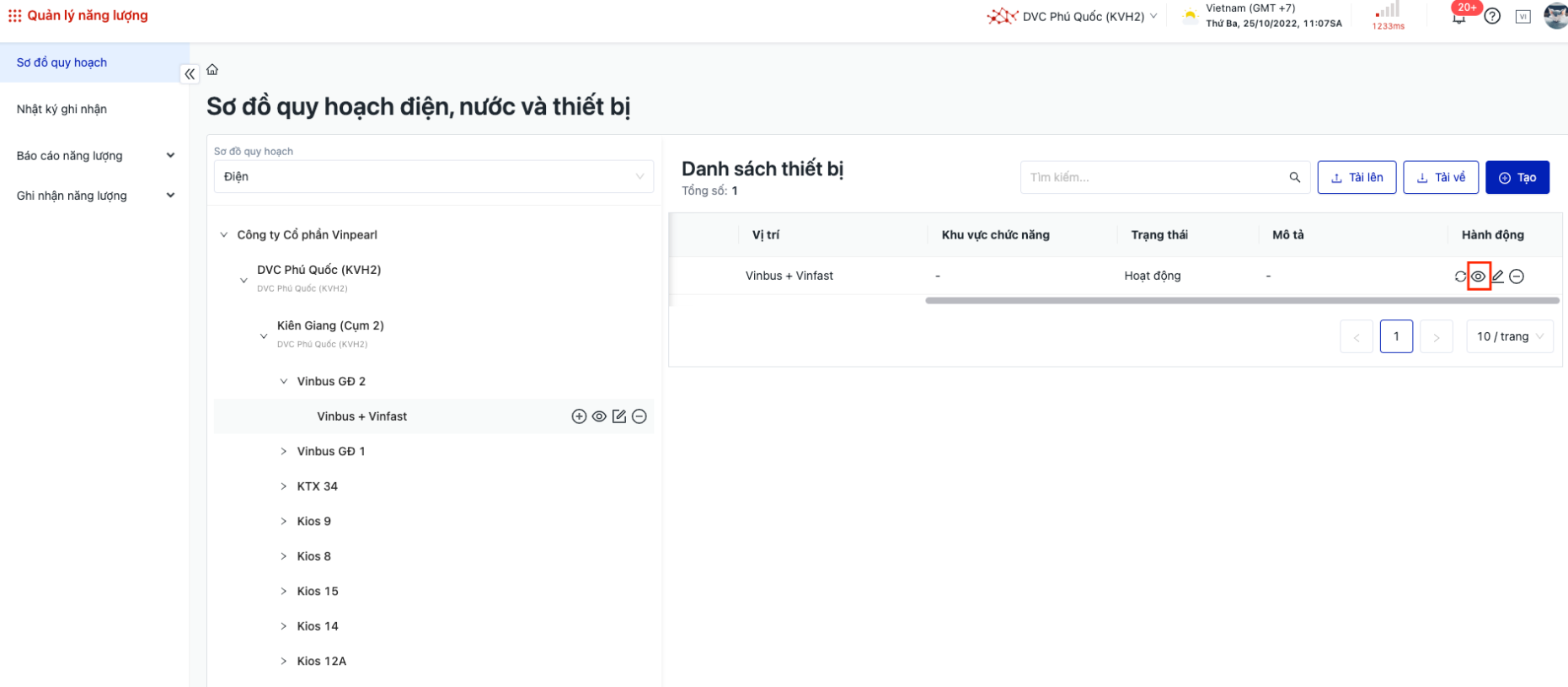

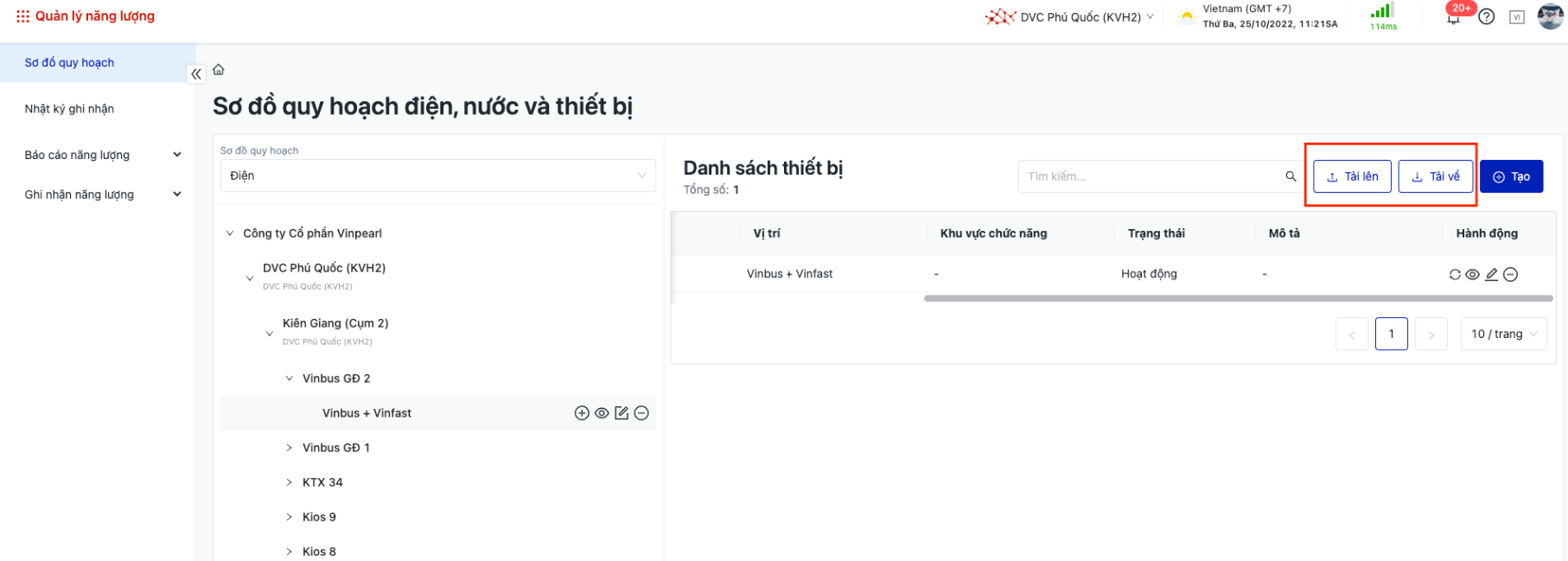

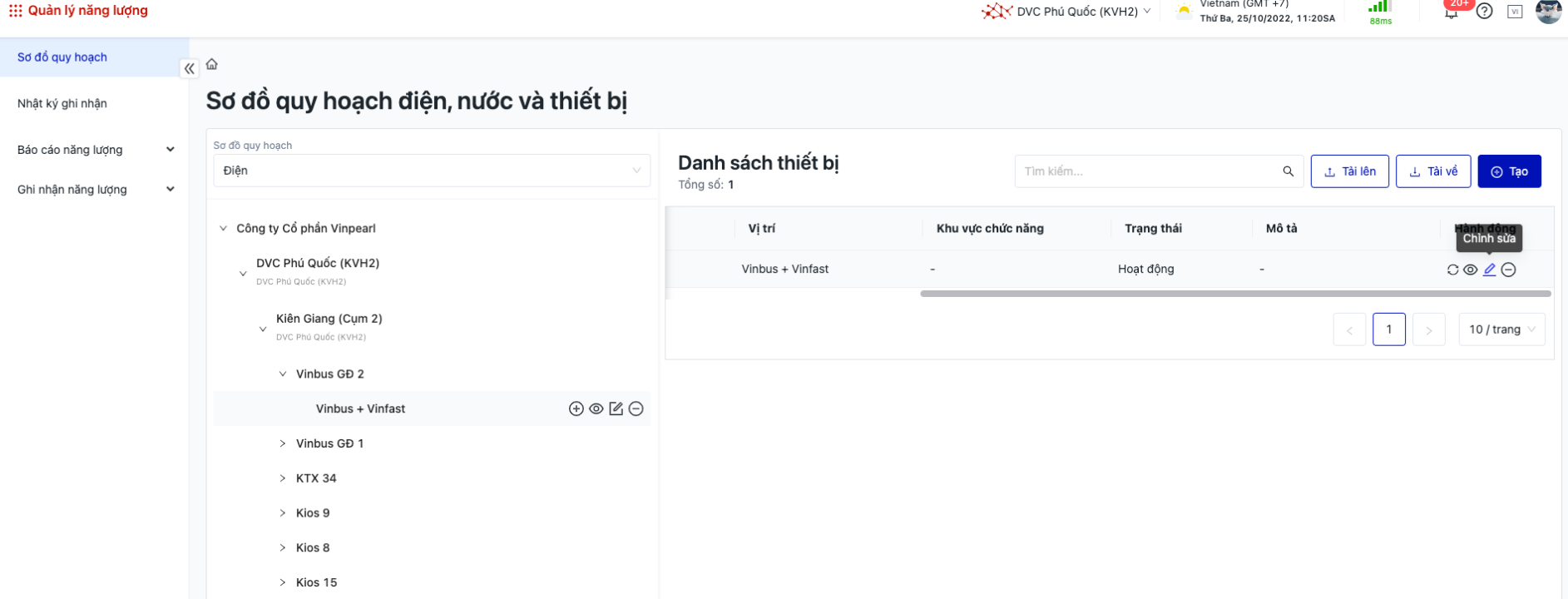

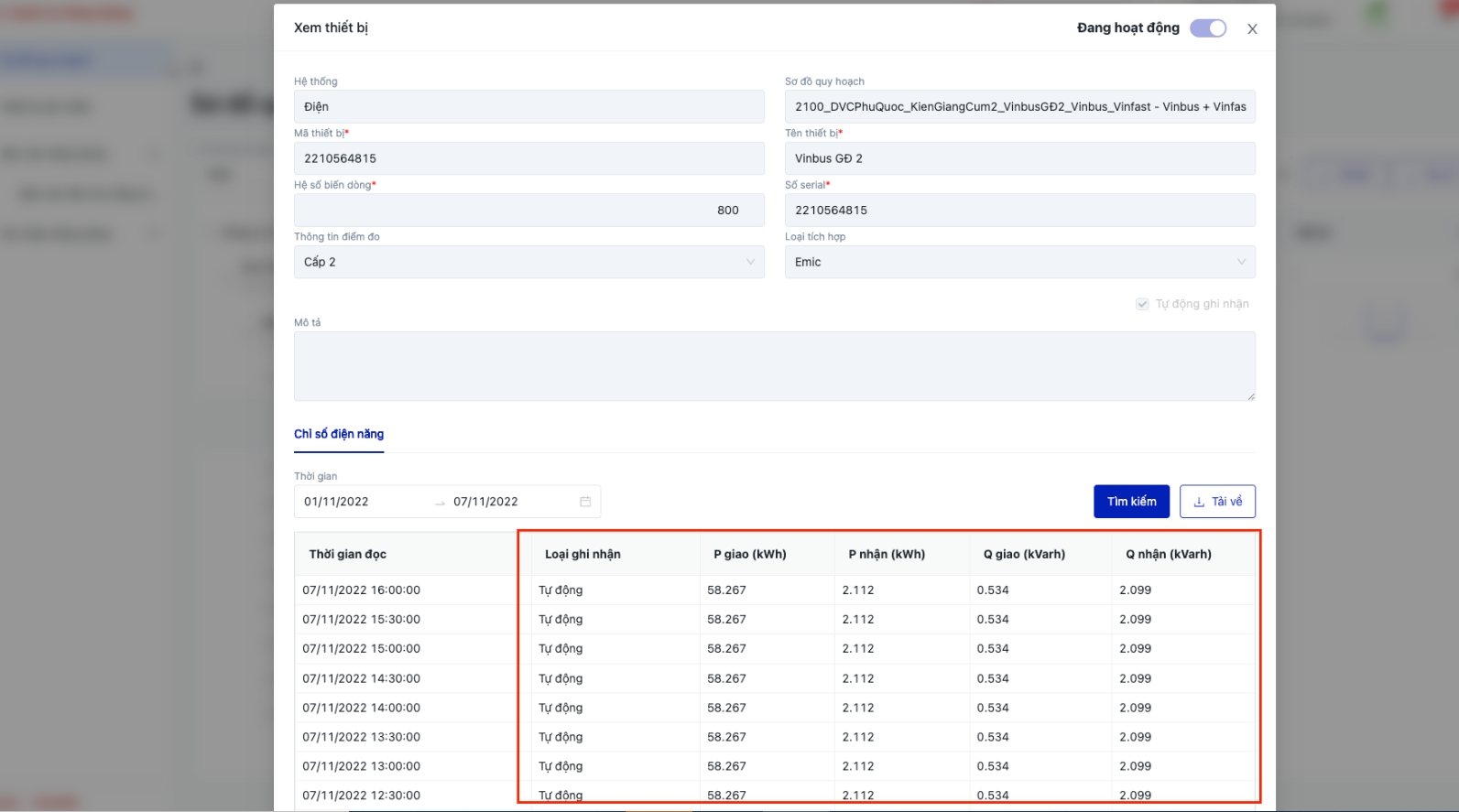

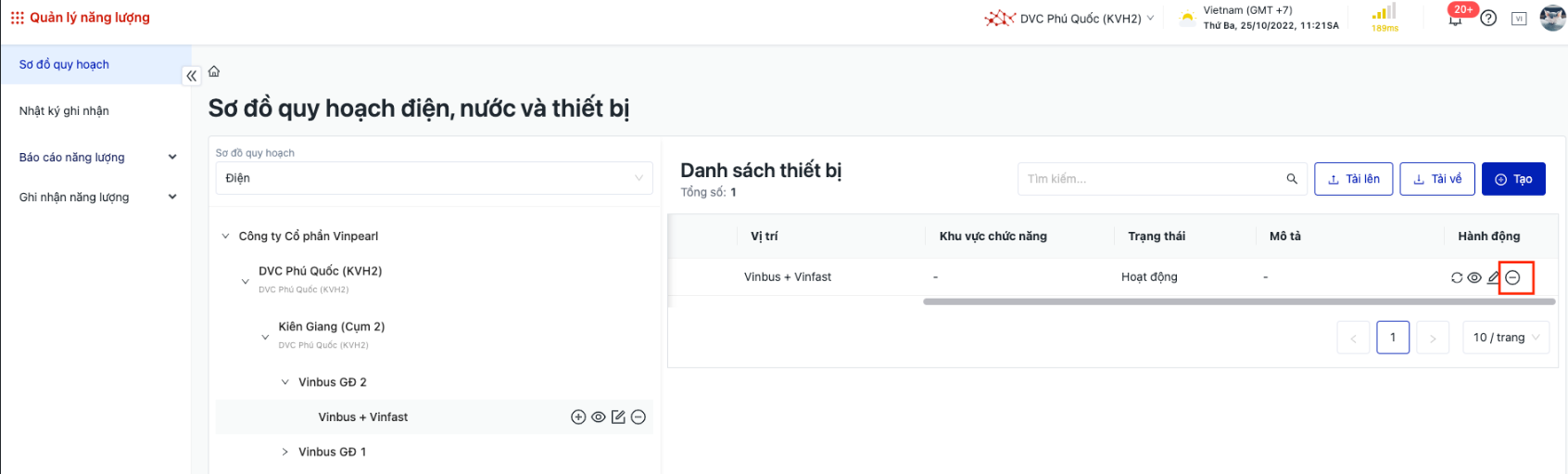

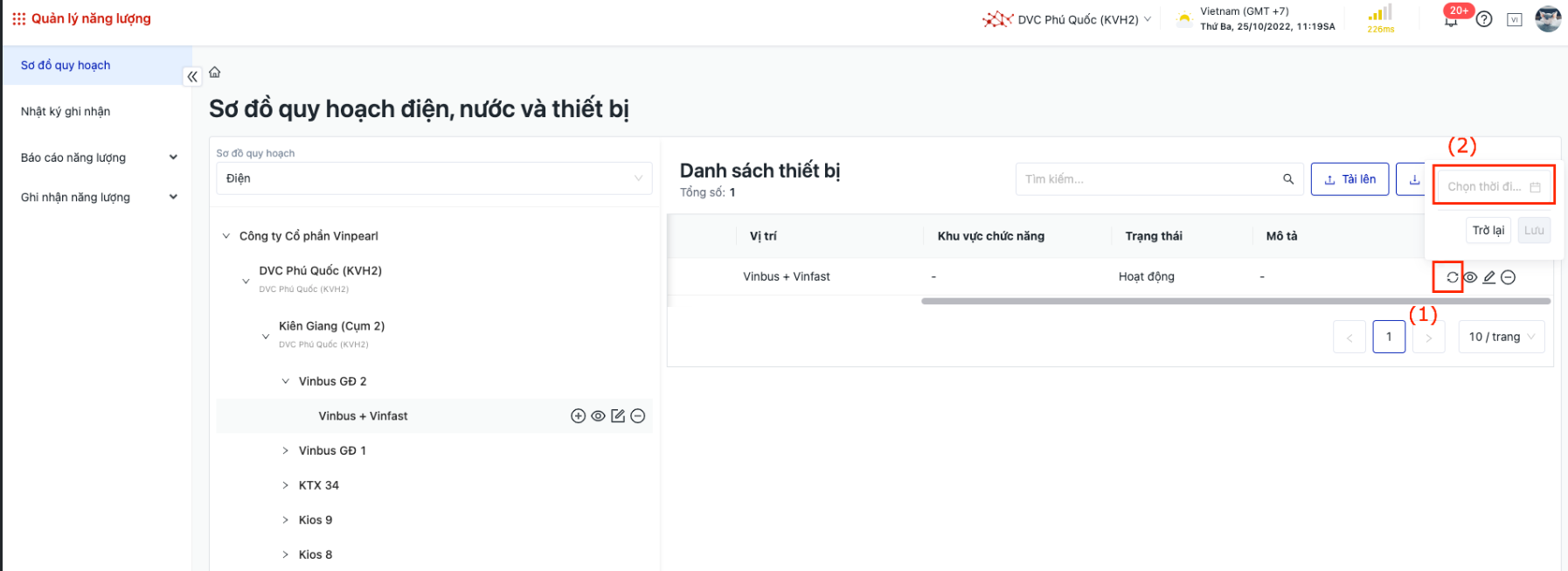

2.1. Xem thông tin ghi nhận tự động trả về từ Emic (đang chỉ áp dụng cho hệ thống điện) : Click vào “Xem chi tiết”, tại đây người dùng có thể xem và thao tác các thông số như sau: Xem được thông tin chỉ số P giao, P nhận, Q giao, Q nhận, loại ghi nhận và filter theo khoảng thời gian Tải về thông tin hiển thị 2.2. Đồng bộ thông tin ghi nhận tự động từ Emic (1) : click nút “ Đồng bộ” (2) : filter theo 1 mốc thời gian Sau đó click lưu 2.3. Sửa thiết bị : click vào “Chỉnh sửa” 2.4. Xoá thiết bị : Thiết bị chỉ được phép xoá khi chưa phát sinh giá trị ghi nhận (áp dụng cho cả ghi nhận thủ công và ghi nhận tự động) Nếu đã phát sinh số liệu ghi nhận, hệ thống sẽ không cho xoá và hiển thị thông tin như bên dưới. Click “Không” để đóng pop-up. 2.5. Tải lên/ tải về thiết bị Tải lên: người dùng tải tập tin mẫu và điền đúng thông tin yêu cầu, sau đó tải lên. (Lưu ý: khi tải về điền danh sách thiết bị, không được sửa thông tin các cột) Tải về: click tải danh sách thiết bị

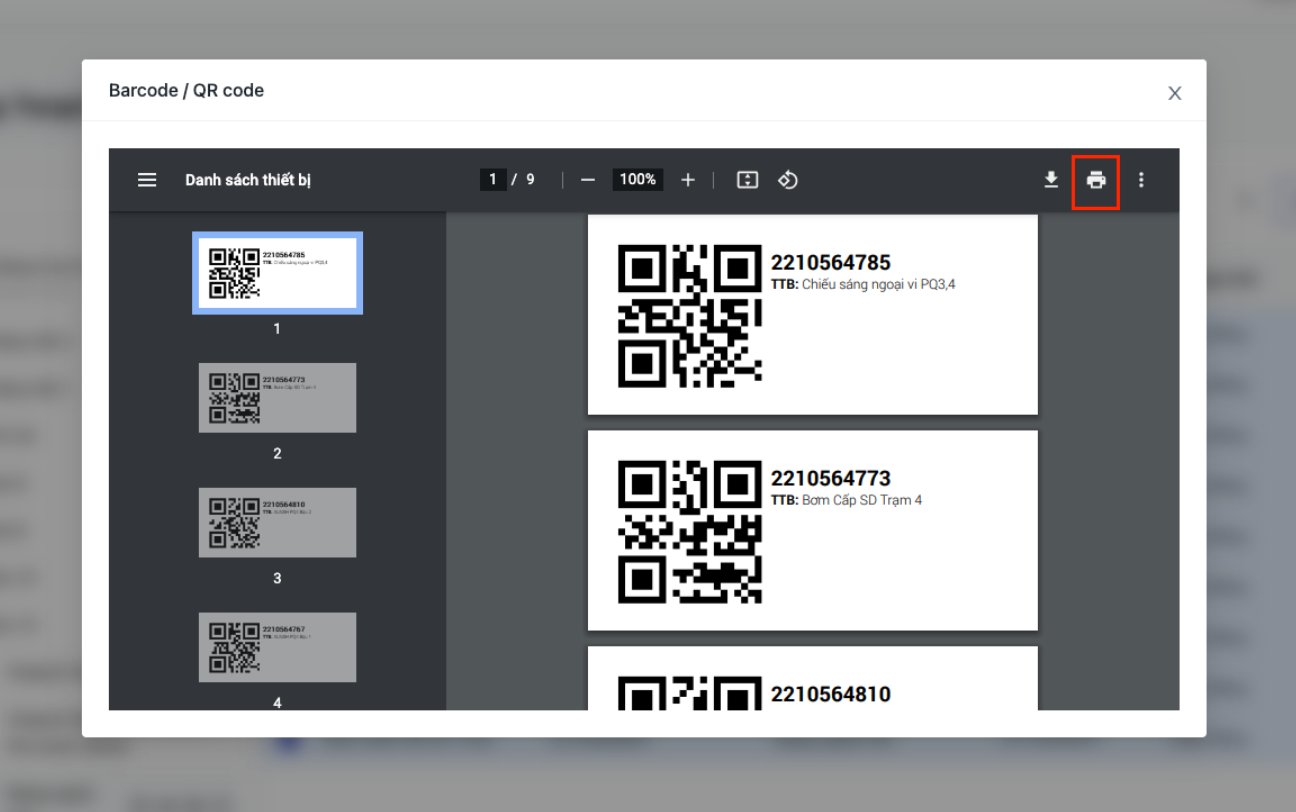

3. In mã Barcode/QR code trên mỗi thiết bị

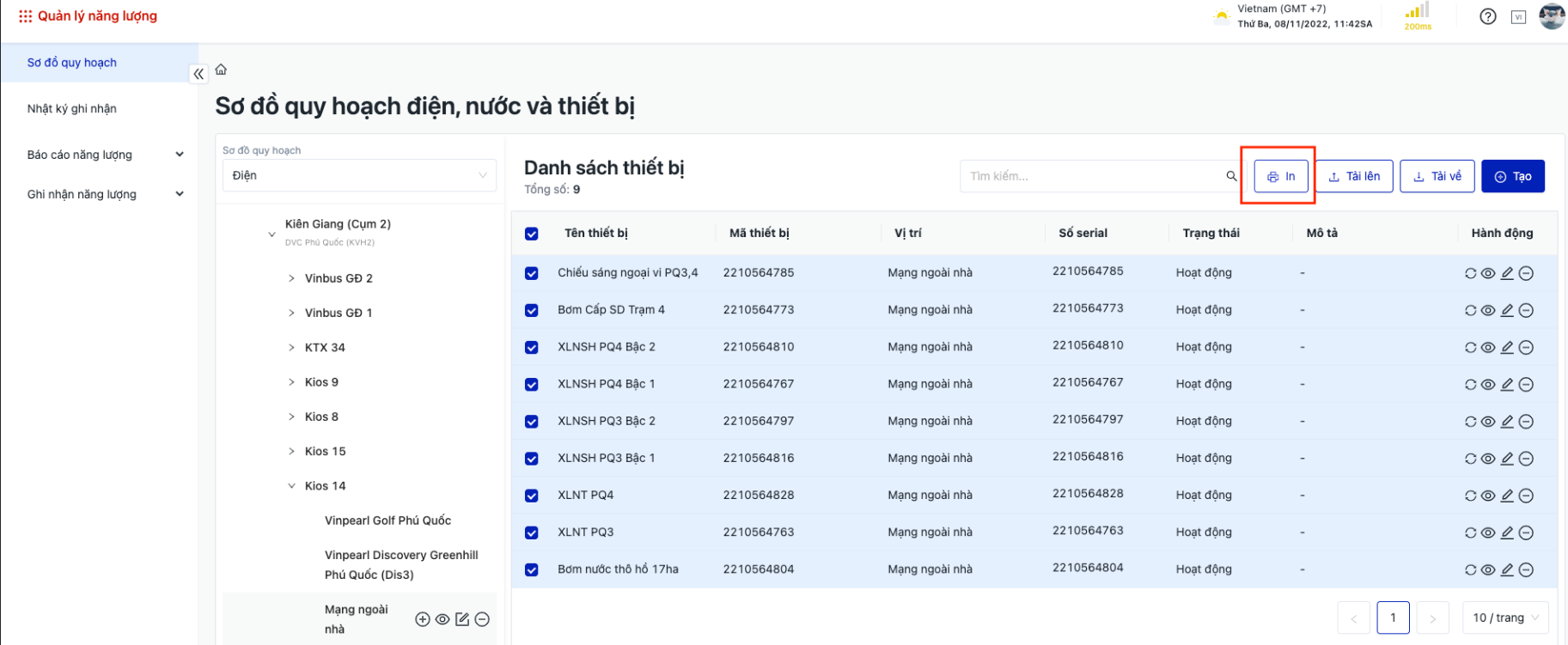

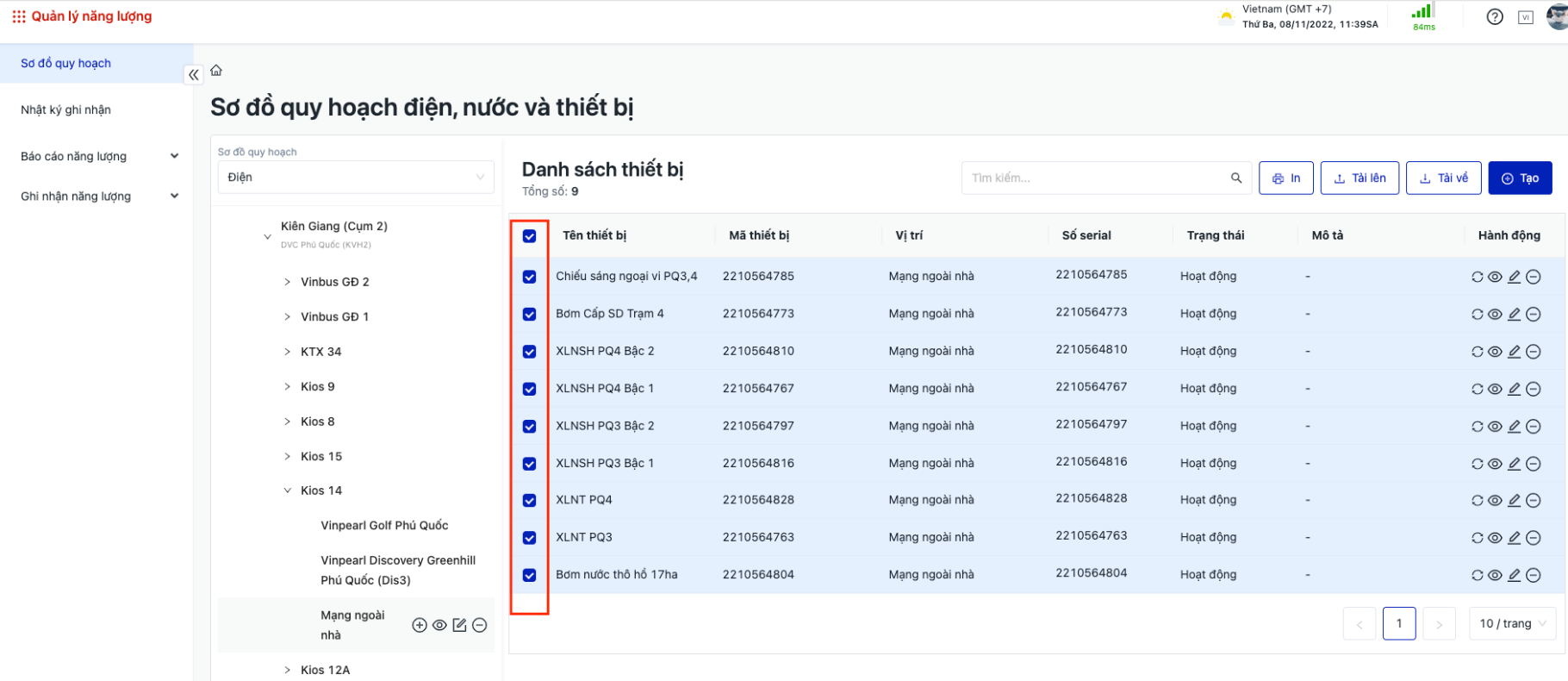

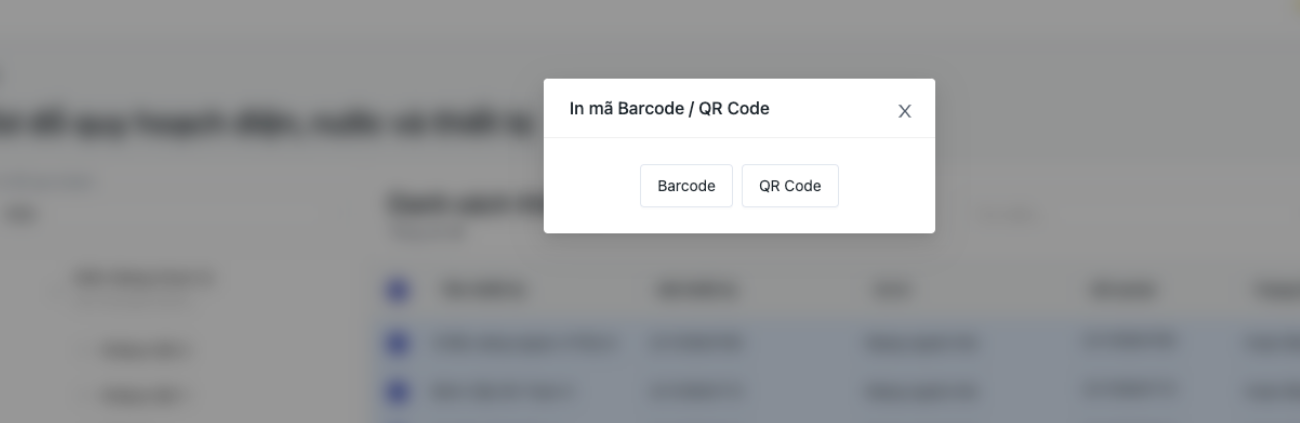

Bước 1: Checkbox chọn tất cả thiết bị cần in Bước 2: Click chọn “In” , sau đó chọn định dạng mong muốn in bardcode/ QR code Bước 3: Kết nối máy in và in tất cả các mã thiết bị tương ứng

PHẦN 2: LẬP KẾ HOẠCH GHI NHẬN

Tên màn hình (Screen Name)

Ghi nhận năng lượng

Đường dẫn (Open Link)

Đăng nhập → Quản lý năng lượng → Ghi nhận năng lượng → Kế hoach thực hiện : https://vingroup.portal.prod.hulk.cloudhms.io/energy-management/energy-recording/plan

Tổng quan (Summary)

Việc ghi nhận năng lượng được hoạch định thông qua thao tác lập kế hoạch các thiết bị cần được ghi nhận và sau đó dùng mobile app để quét mã bardcode trên mỗi đồng hồ để ghi nhận các chỉ số điện/nước.

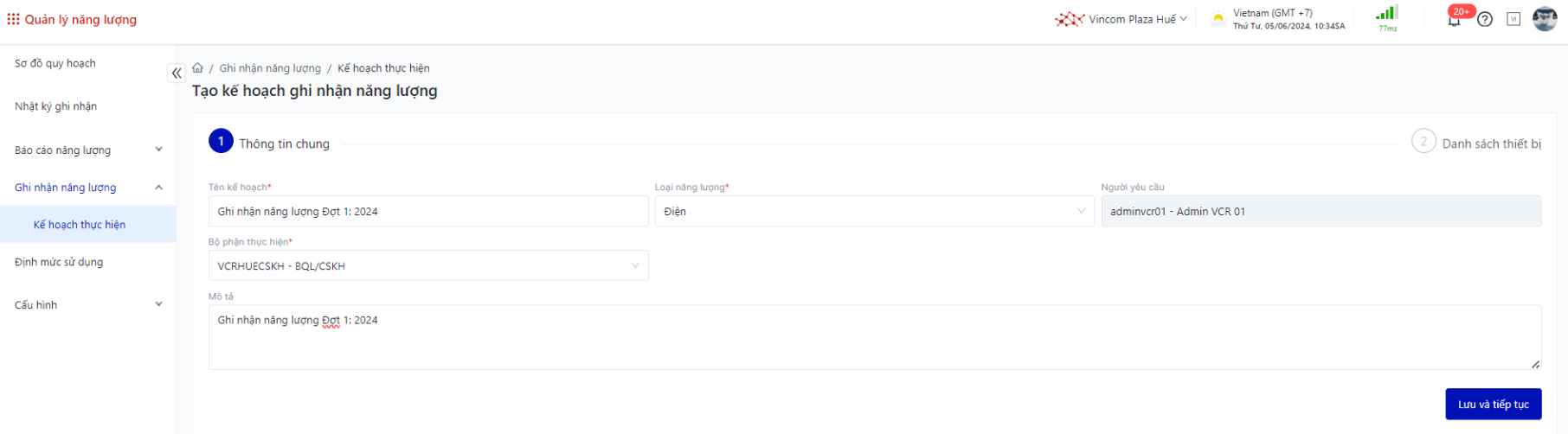

1. Tạo kế hoạch thực hiện

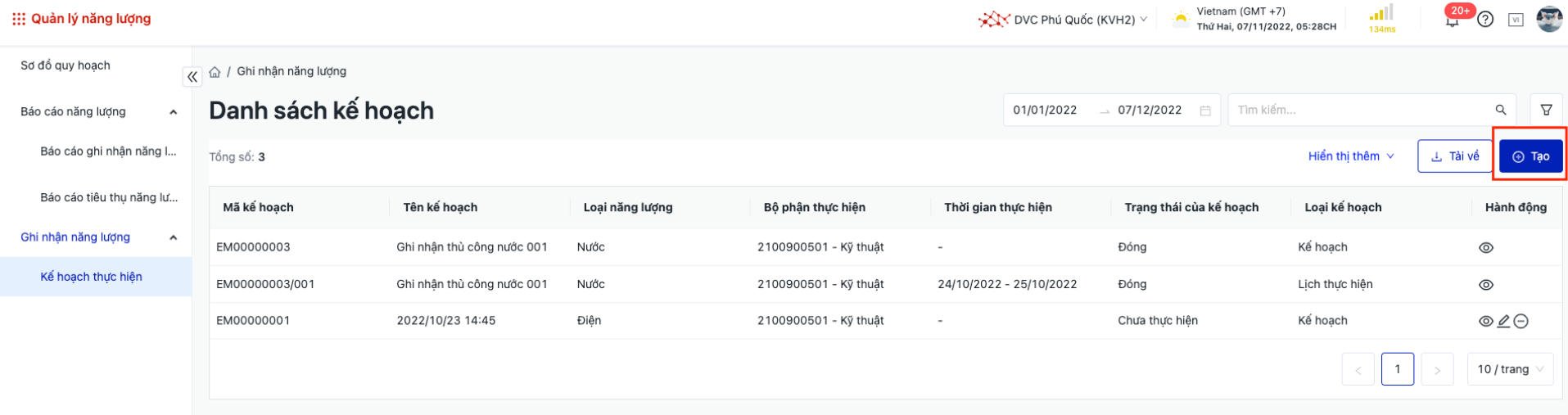

Bước 1: Tạo mới kế hoạch

Bước 2: Điền thông tin :

Tên kế hoạch: bắt buộc
Loại năng lượng bắt buộc (điện/nước)
Bộ phận thực hiện: bắt buộc
Mô tả: không bắt buộc

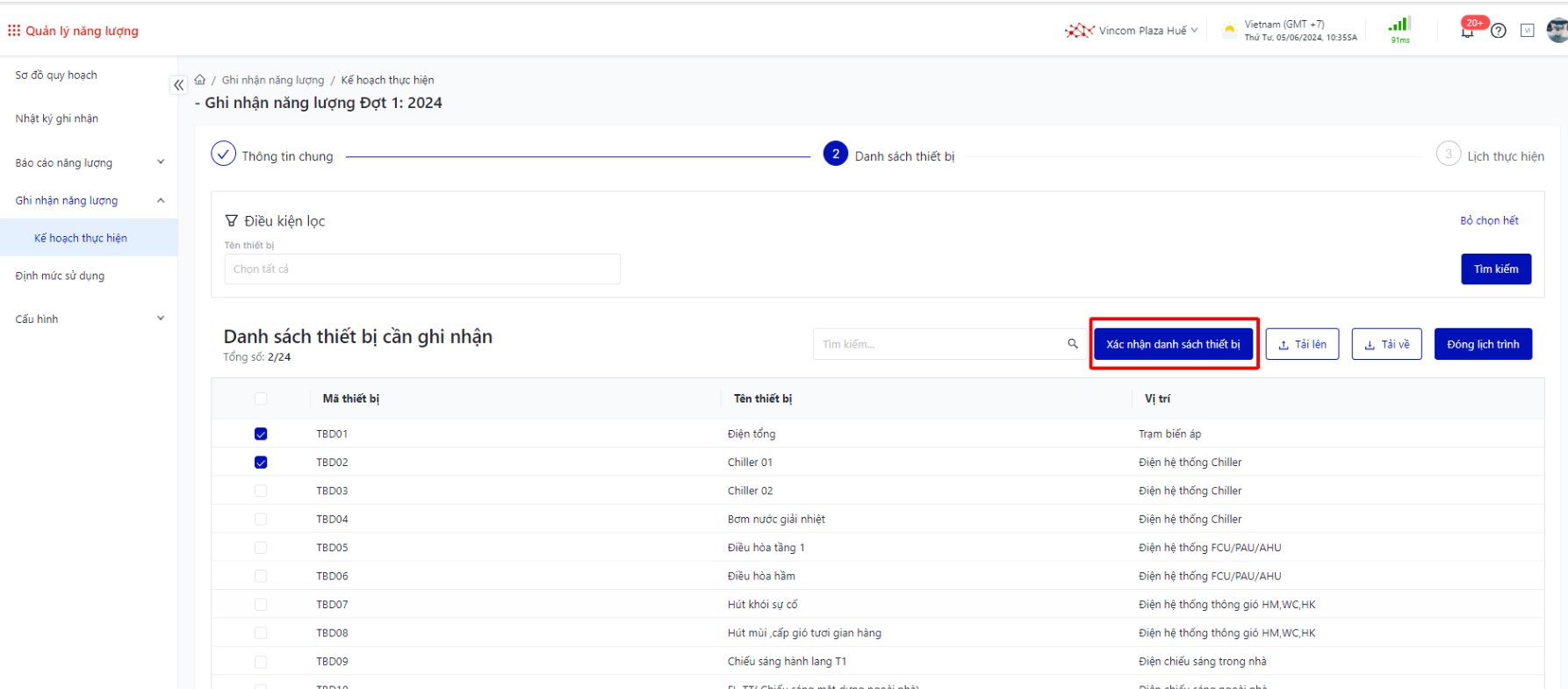

Bước 3: Chọn danh sách thiết bị cần ghi nhận , sau đó click “ Xác nhận danh sách thiết bị” → click “ Tiếp tục”

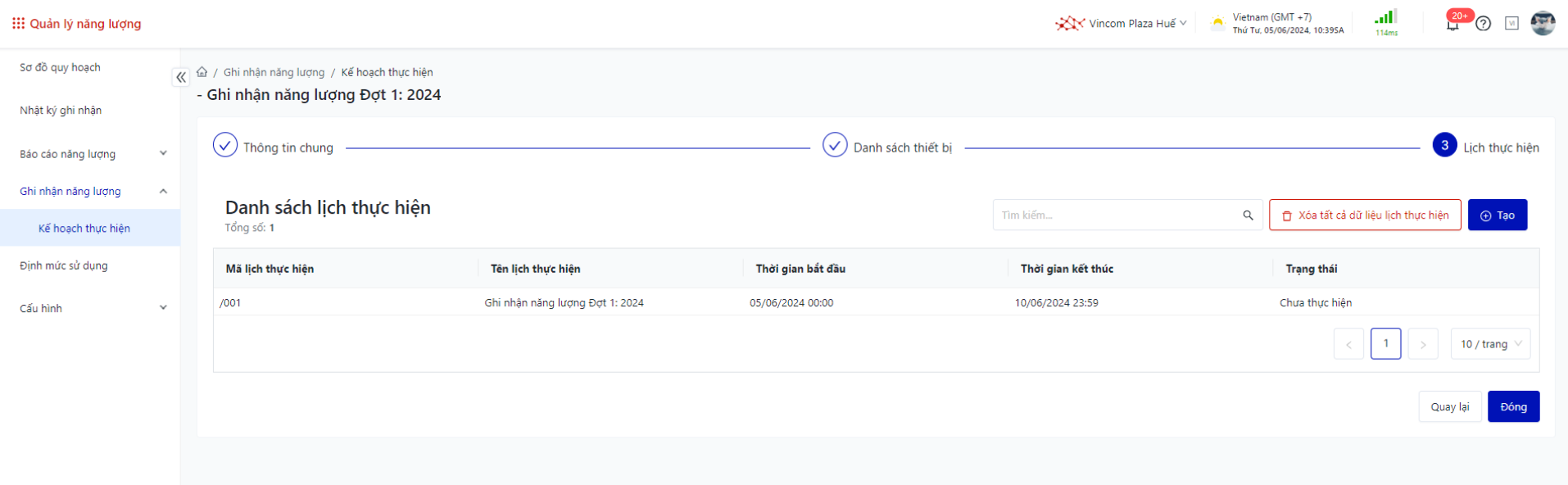

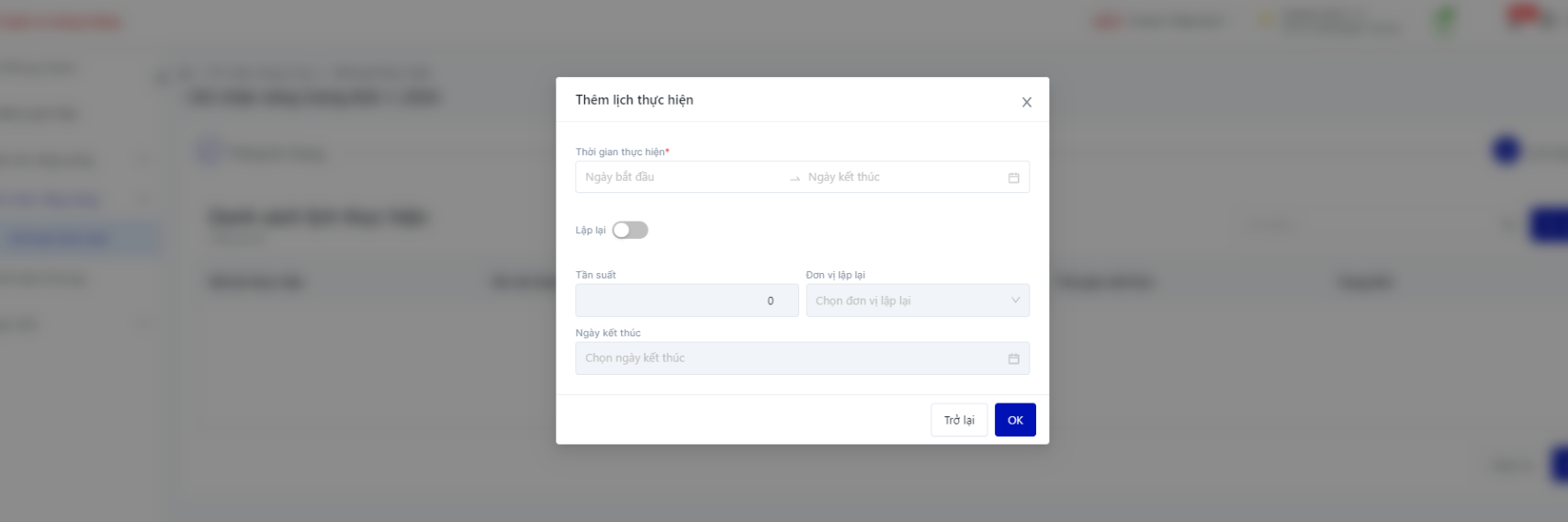

Bước 4 : Tạo lịch thực hiện :

Thời gian thực hiện : bắt buộc
Lặp lại : người dùng mong muốn lặp lại theo ngày/tuần/ tháng theo tuần suất x (lần). Khi mở toggle lặp lại, cần nhập thêm các thông tin bắt buộc sau:
- Tần suất : x (lần)
- Đơn vị lập lại : ngày/tháng/năm
- Ngày kết thúc
Sau đó click “ Đóng” để hoàn thành bước tạo lịch thực hiện

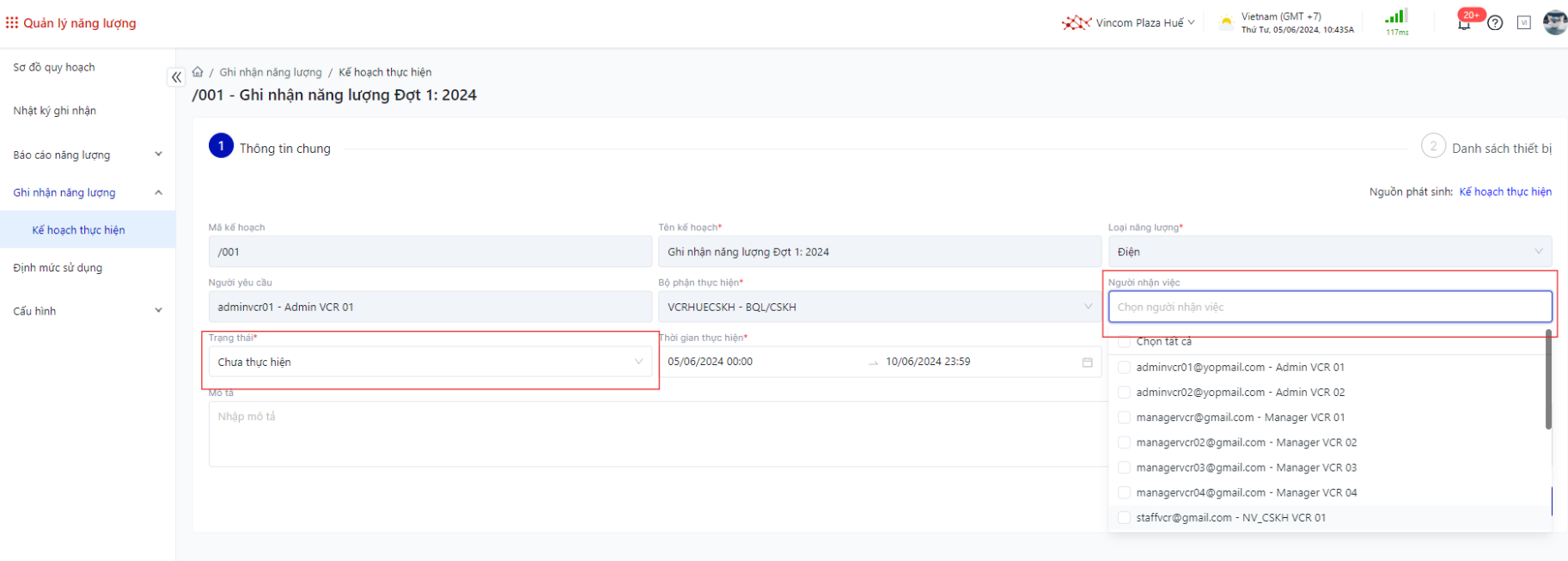

Bước 5 : Thêm người nhận việc và đổi trạng thái lịch thực hiện

Chọn chỉnh sửa lịch thực hiện tại Danh sách kế hoạch

Điền thông tin người nhận việc

Đổi trạng thái kế hoạch thực hiện là “Đang thực hiện” khi đã sẵn sàng quy trình tiến hành ghi nhận.

Hoàn thành xong tạo kế hoạch thực hiện

2. Thao tác ghi nhận chỉ số điện/ nước bằng file import trên web

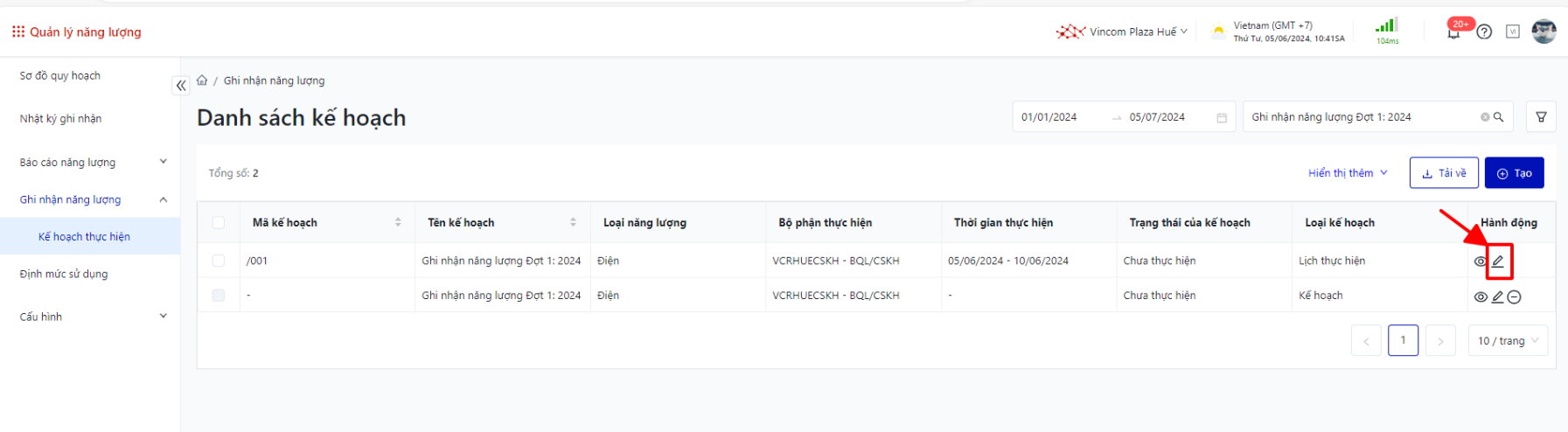

Bước 1: Chọn chỉnh sửa lịch thực hiện tại Danh sách kế hoạch

Bước 2: Nhấn Tiếp tục

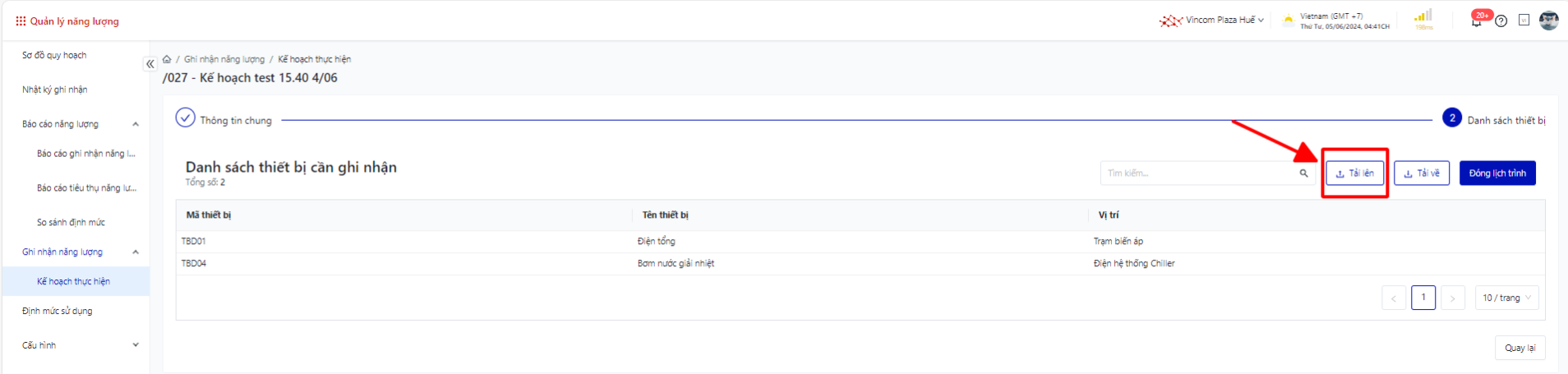

Bước 3: Nhấn Tải lên

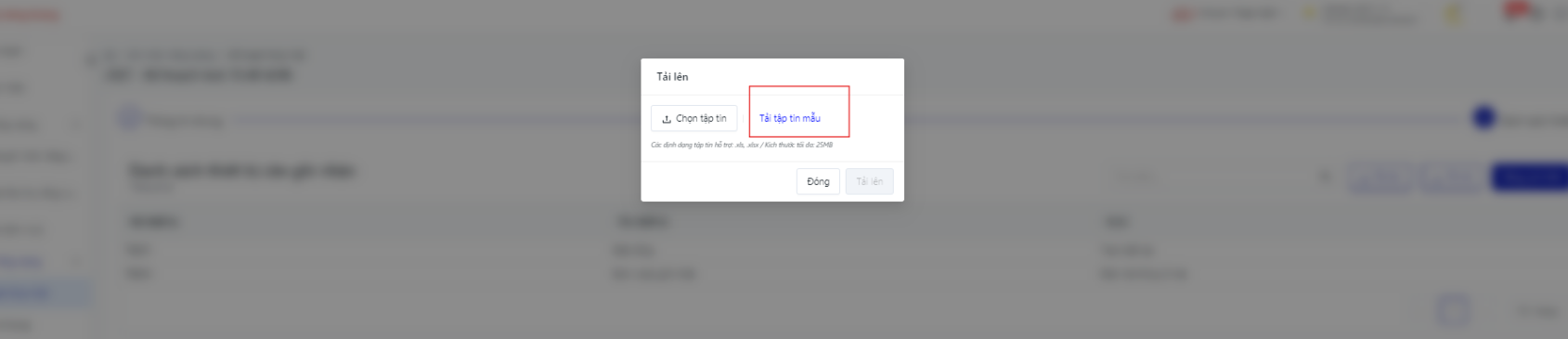

Bước 4: Người dùng tải tập tin mẫu và điền đúng thông tin yêu cầu ( Lưu ý: khi tải về điền thông tin ghi nhận chỉ số, không được sửa thông tin các cột)

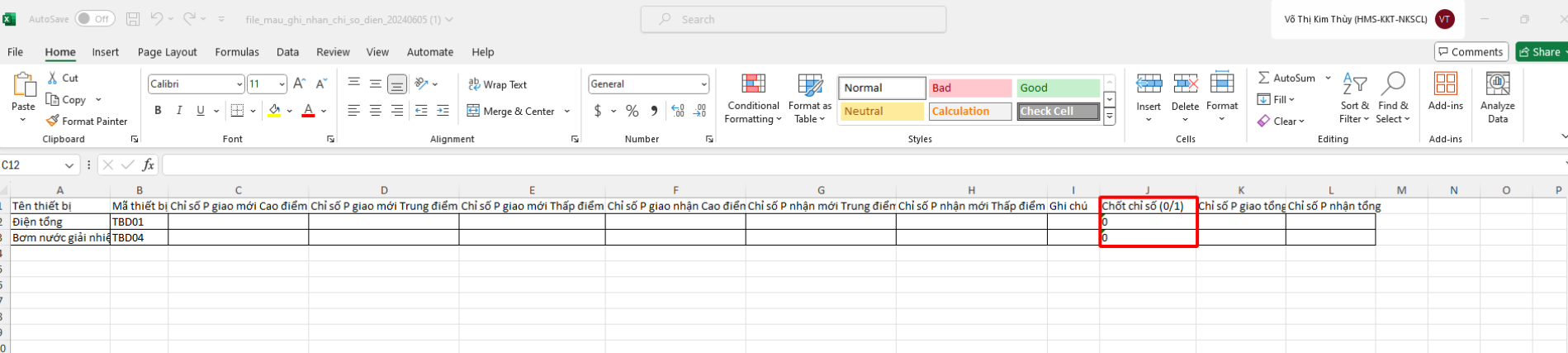

=> Template file mẫu, trong đó:

+Mục Chốt chỉ số quy định: 0 là không chốt chỉ số, 1 là chốt chỉ số

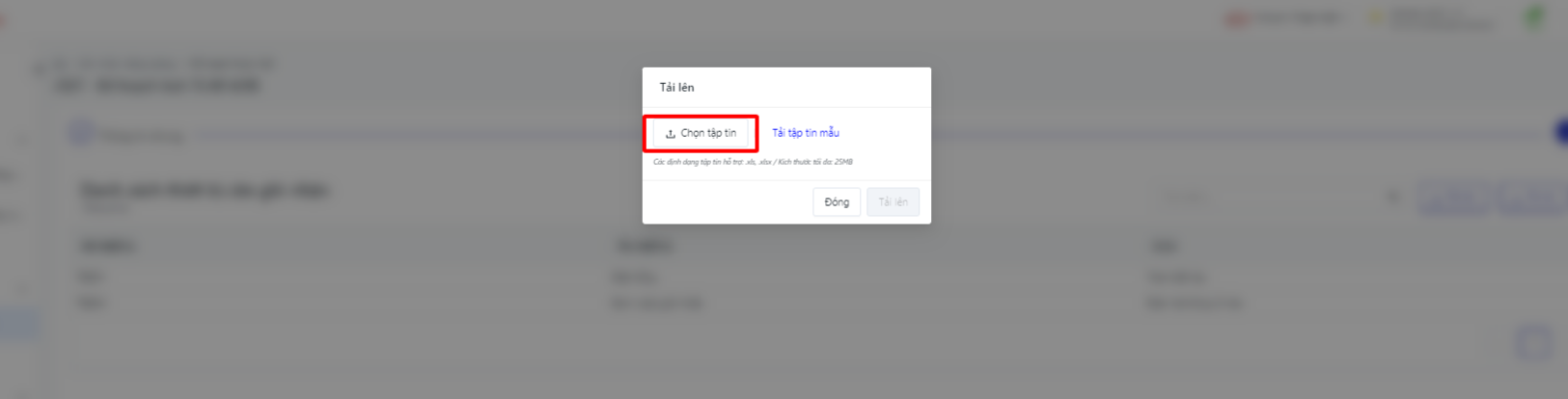

Bước 5: Nhập thông tin và lưu file, sau đó nhấn Chọn tệp tin và chọn file cần tải lên

Bước 6: Nhấn Tải lên

Bước 7: Nhấn Đóng lịch trình

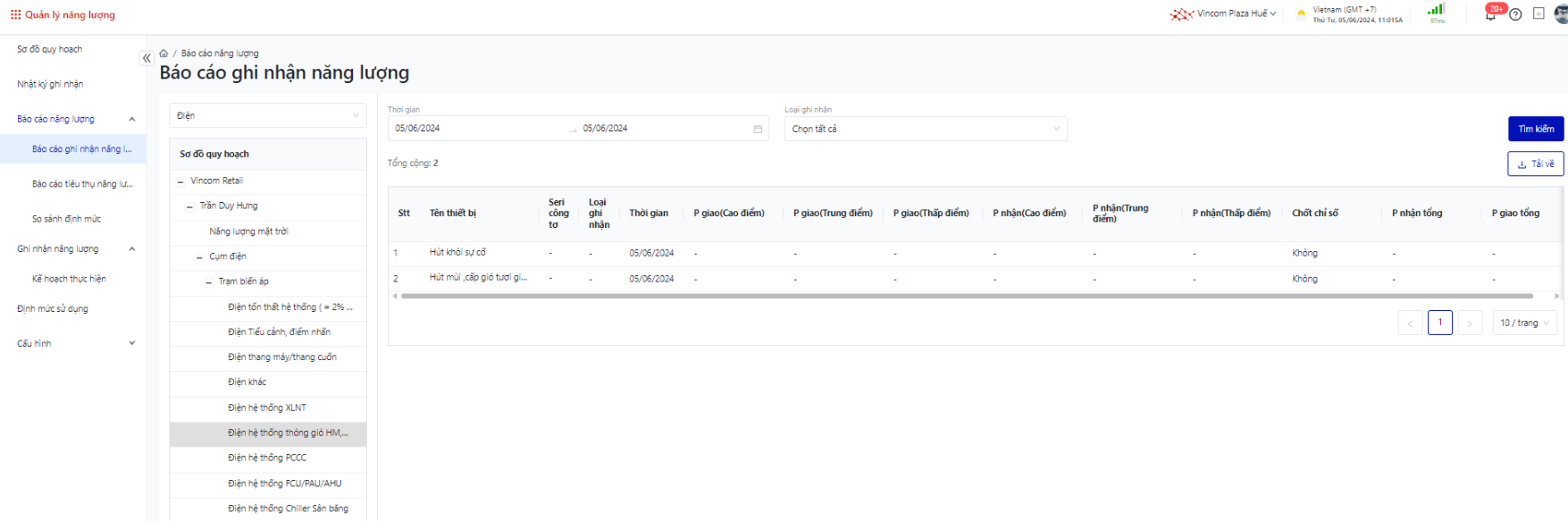

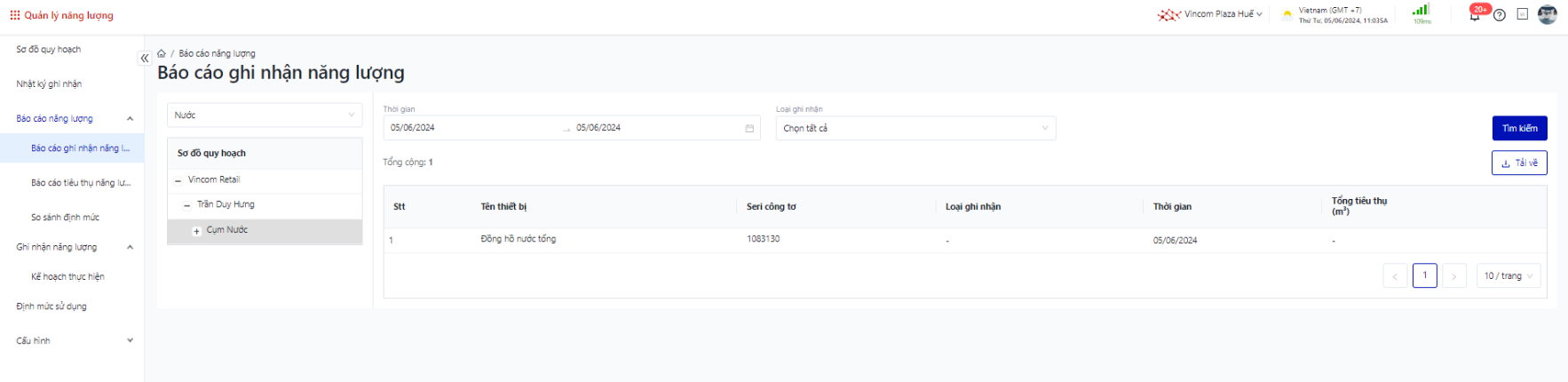

=> Khi tải lên và đóng lịch trình thành công kết quả sẽ được ghi nhận ở app, người dùng có thể chọn Tải về để kiểm tra kết quả ghi nhận vừa tải lên

3. Thao tác ghi nhận chỉ số điện/ nước trên mobile app

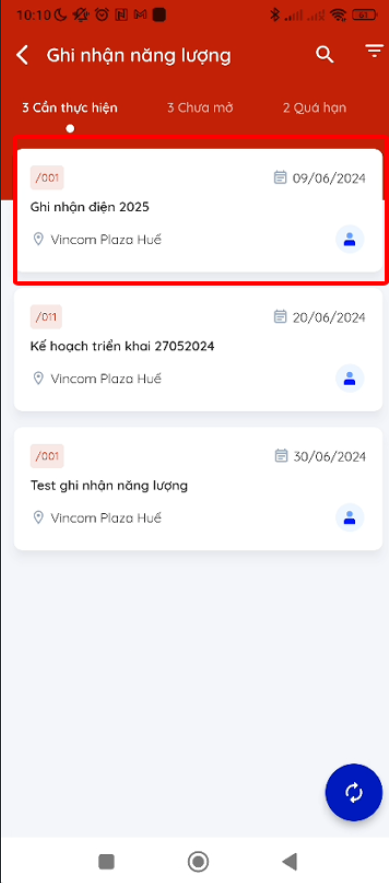

Bước 1: Tại mục “ Cần thực hiện” chọn các lịch đang chờ thực hiện

Bước 2 : Dùng QR code để scan thiết bị để nhập thông tin trên từng đồng hồ

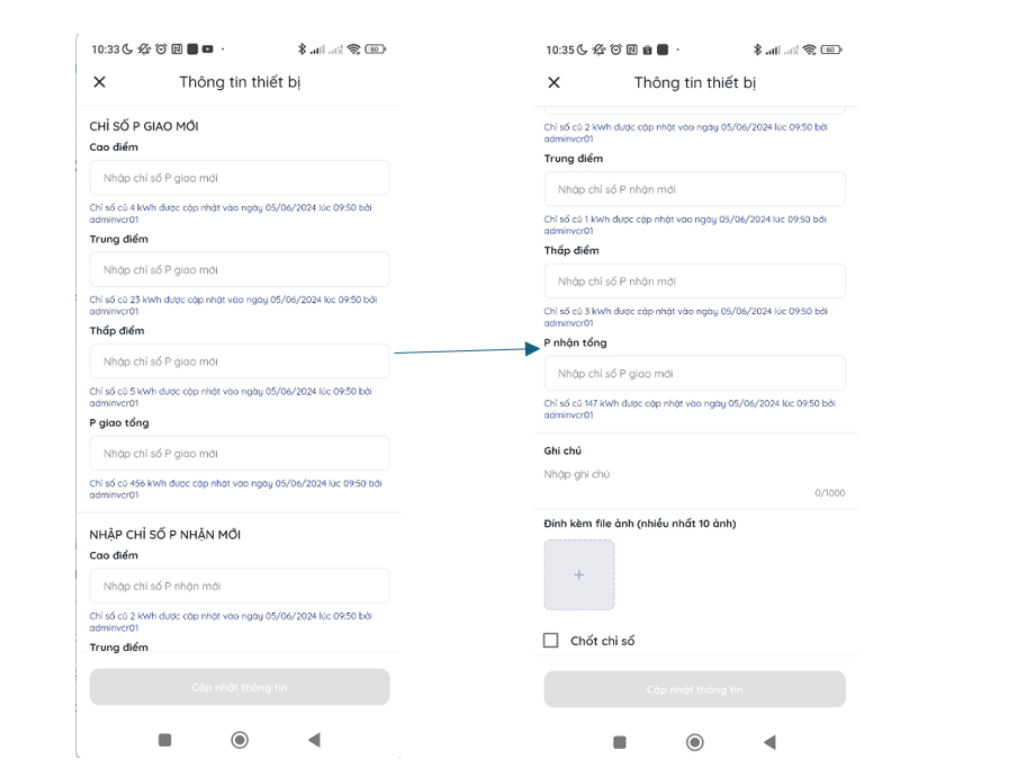

Bước 3: Nhập thông tin:

-Chỉ số P giao mới

Cao điểm: bắt buộc
Trung điểm: bắt buộc
Thấp điểm: bắt buộc
P giao tổng: bắt buộc

-Chỉ số P nhận mới

Cao điểm: Không bắt buộc
Trung điểm: Không bắt buộc
Thấp điểm: Không bắt buộc
P nhận tổng: Không bắt buộc

-Ghi chú: Không bắt buộc

-Đính kèm file ảnh: Không bắt buộc, tối đa 10 ảnh

-Chốt chỉ số: Không bắt buộc

Bước 4 : Click “Cập nhật thông tin”

Bước 5 : Click “Đóng lịch thực hiện” khi đã xem qua các thông số ghi nhận tại tab “ Hoàn thành”. Người dùng có thể điều chỉnh lại thông tin trước khi xác nhận đóng lịch thực hiện. Chỉ có thể Đóng lịch thực hiện khi đã hoàn thành ghi nhận tất cả các thiết bị

Bước 6 : Xem lại thông tin tại mục “ Đã đóng”

--

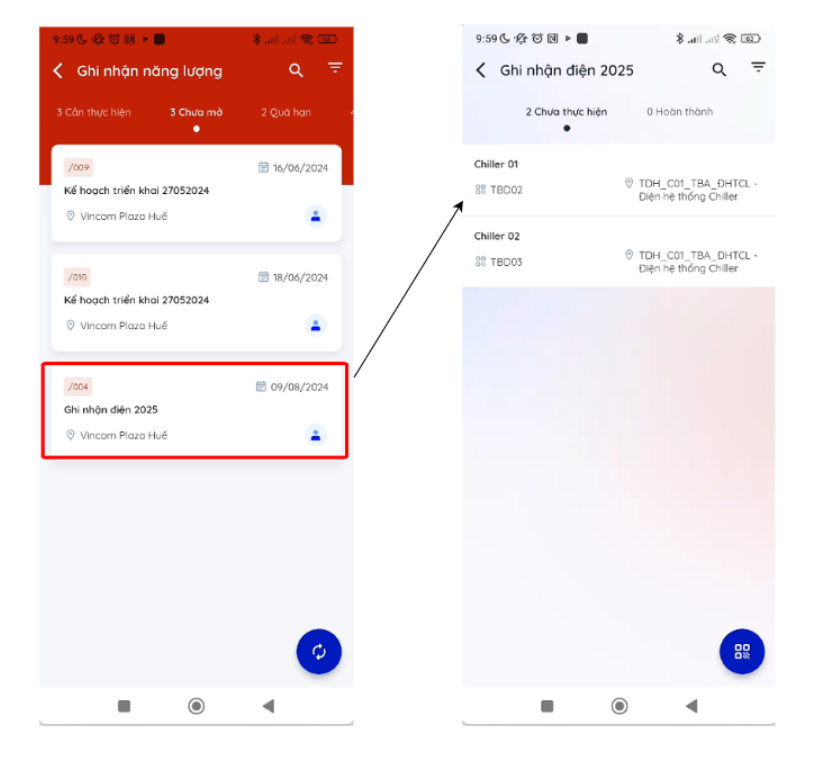

Đối với các lịch thực có thời gian được cài đặt trong tương lai và trạng thái là “ Chưa thực hiện” sẽ hiển thị tại mục “Chưa mở” và thông tin ghi nhận chỉ có quyền xem, đến khi chuyển về trạng thái “ Đang thực hiện” thì người dùng sẽ được phép điều chỉnh.
