[VCR] Thiết kế sơ đồ quy hoạch điện và nước (Planning diagram of electricity, water and equipment)

Tên màn hình (Screen Name)

Sơ đồ quy hoạch điện, nước, thiết bị

Đường dẫn (Open Link)

Đăng nhập → Quản lý năng lượng → Sơ đồ quy hoạch : https://vingroup.portal.prod.hulk.cloudhms.io/energy-management/planning-structure-and-equipment

Tổng quan (Summary)

Sơ đồ quy hoạch được thiết kế cho bộ phận vận hành để quản lý tất cả thiết bị điện,nước cần quy hoạch và đo lường được chỉ số tiêu hao điện/nước trên từng thiết bị.

1. Tạo vị trí quy hoạch và tạo thiêt bị

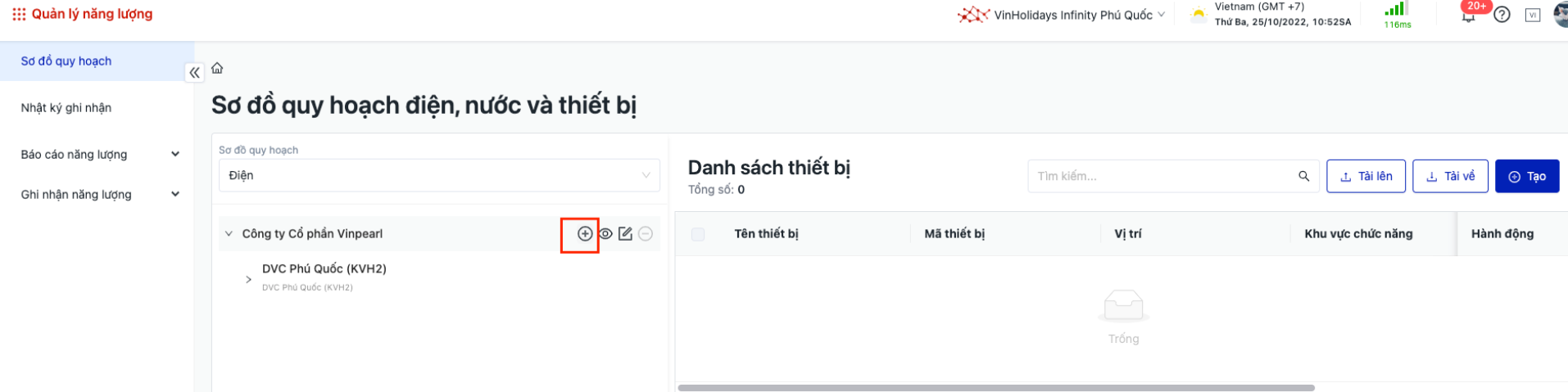

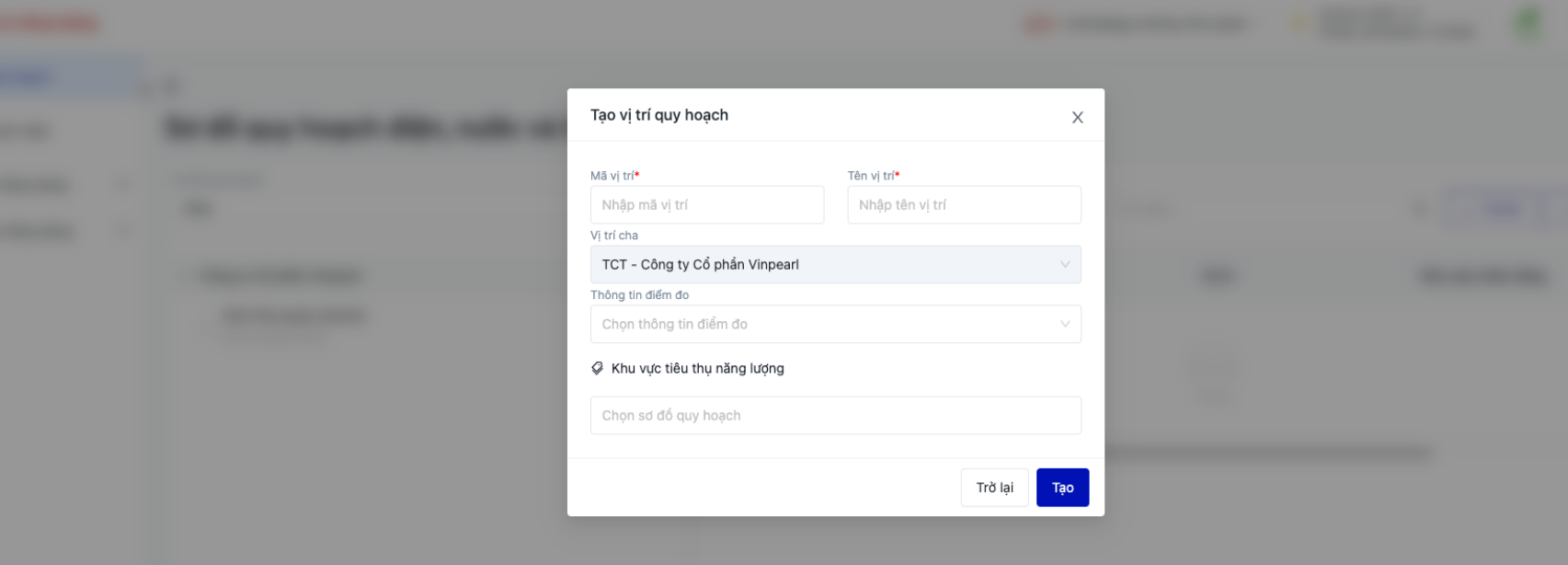

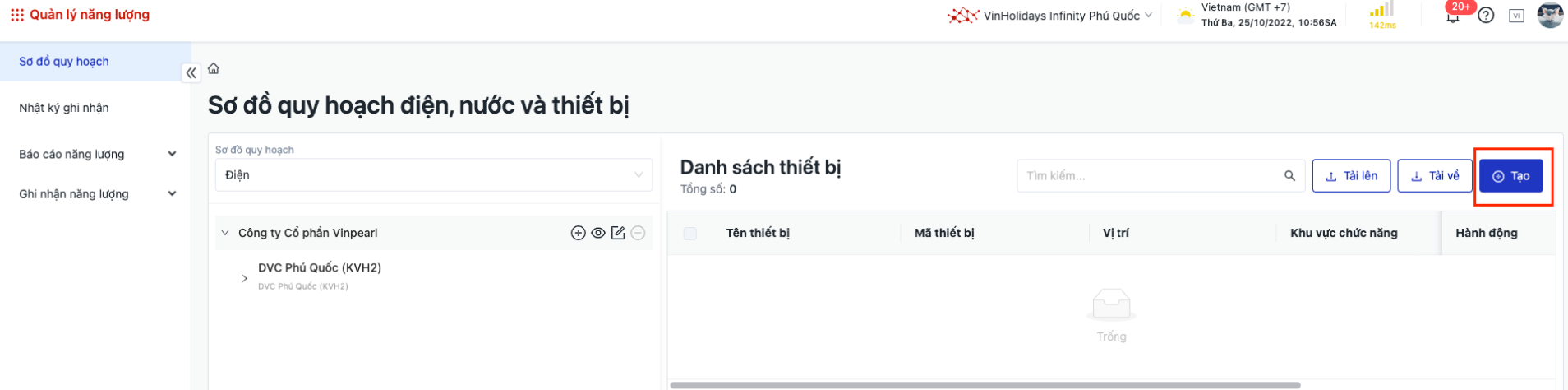

Step 1: Tạo vị trí quy hoạch

  • Mã vị trí: Bắt buộc nhập (giới hạn tối đa 64 ký tự)

  • Tên vị trí: Bắt buộc nhâp (giới hạn tối đa 512 ký tự)

  • Vị trí cha: Hiển thị thông cấp cha

  • Thông tin điểm đo: Không bắt buộc, hiện có 5 loại điểm đo : Cơ sở, Trạm biến áp, cấp 1, cấp 2, cấp 3

  • Khu vực tiêu thụ năng lượng: Không bắt buộc

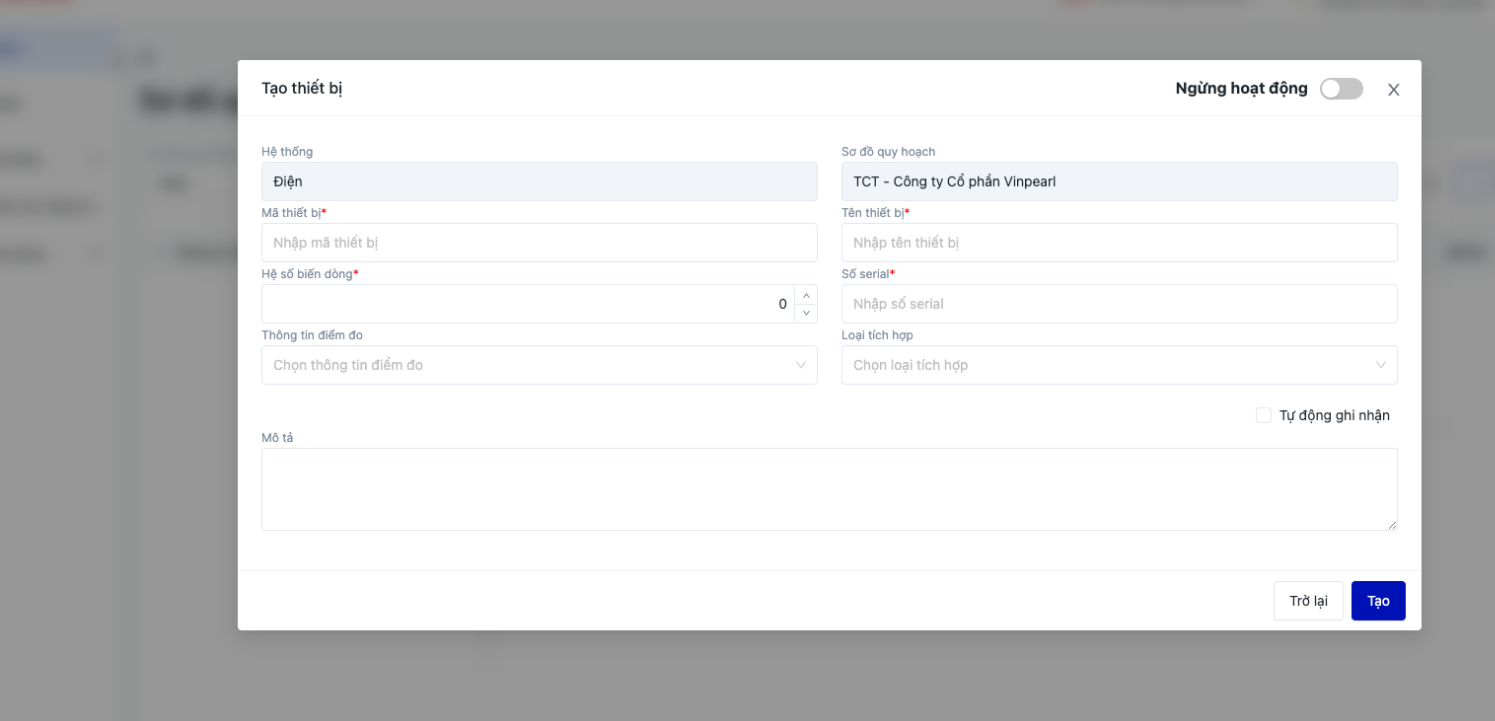

Step 2: Tạo thiết bị



  • Hệ thống: Hiển thị điện/ nước

  • Sơ đồ quy hoạch: Hiển thị theo đúng sơ đồ thiết lập

  • Mã thiết bị: Bắt buộc (giới hạn tối đa 64 ký tự)

  • Tên thiết bị: Bắt buộc nhâp (giới hạn tối đa 512 ký tự)

  • Hệ số biến dòng: Bắt buộc

  • Số serial: Bắt buộc

  • Thông tin điểm đo: Không bắt buộc, hiện có 5 loại điểm đo : Cơ sở, Trạm biến áp, cấp 1, cấp 2, cấp 3

  • Loại tích hợp: Emic (checkbox tự động ghi nhận)/ Khác (ghi nhận thủ công)

  • Mô tả: Không buộc (giới hạn tối đa 512 ký tự)

  • Trạng thái: Đang hoạt động/ Ngừng hoạt động

2. Thao tác trên WEB

2.1. Xem thông tin ghi nhận tự động trả về từ Emic (đang chỉ áp dụng cho hệ thống điện) :

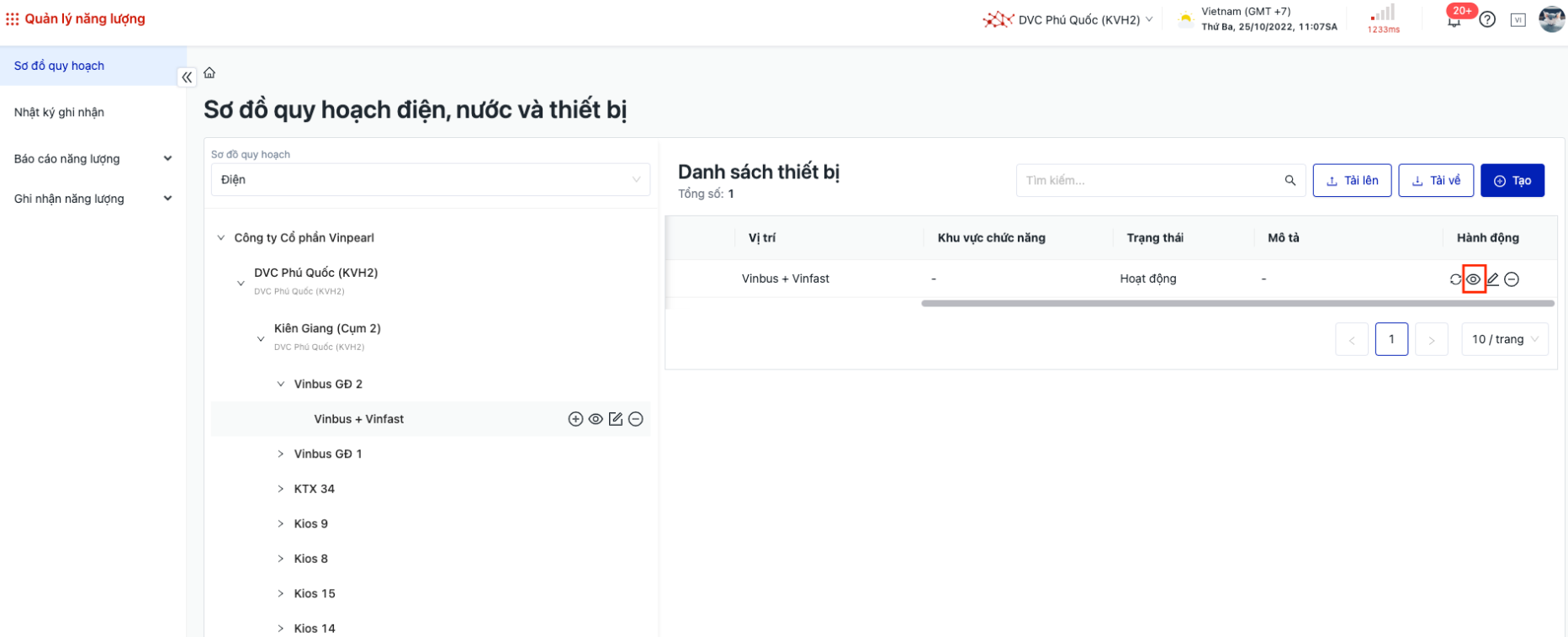

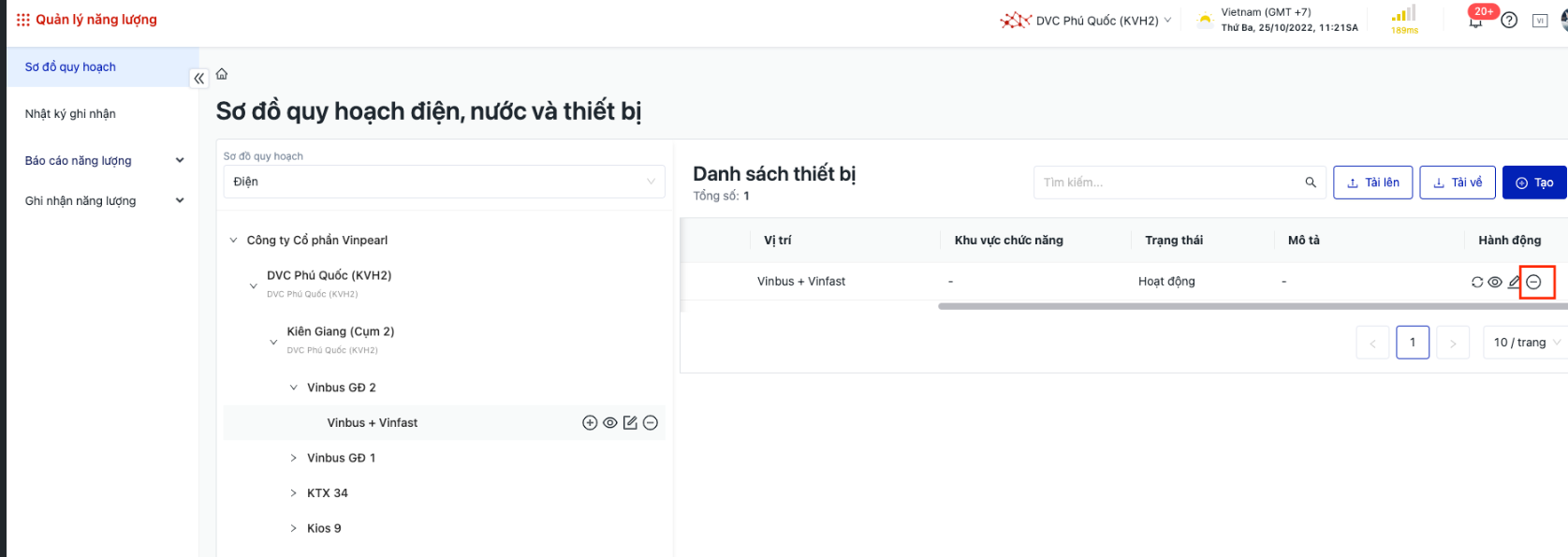

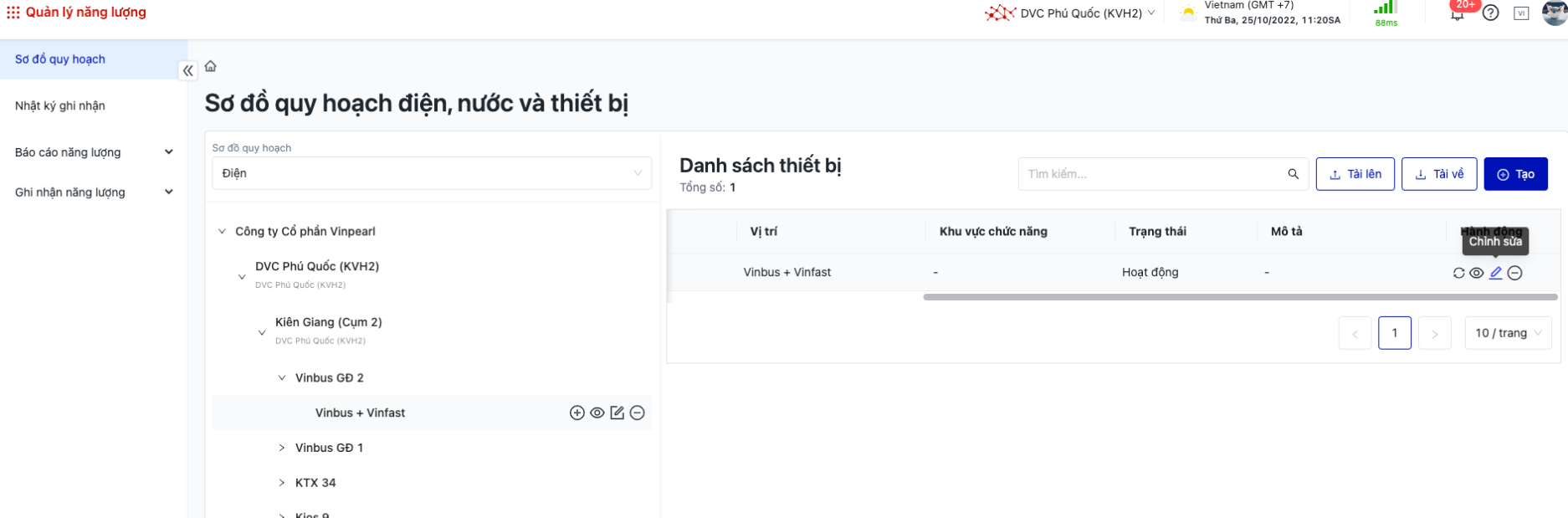

  • Click vào “Xem chi tiết”, tại đây người dùng có thể xem và thao tác các thông số như sau:

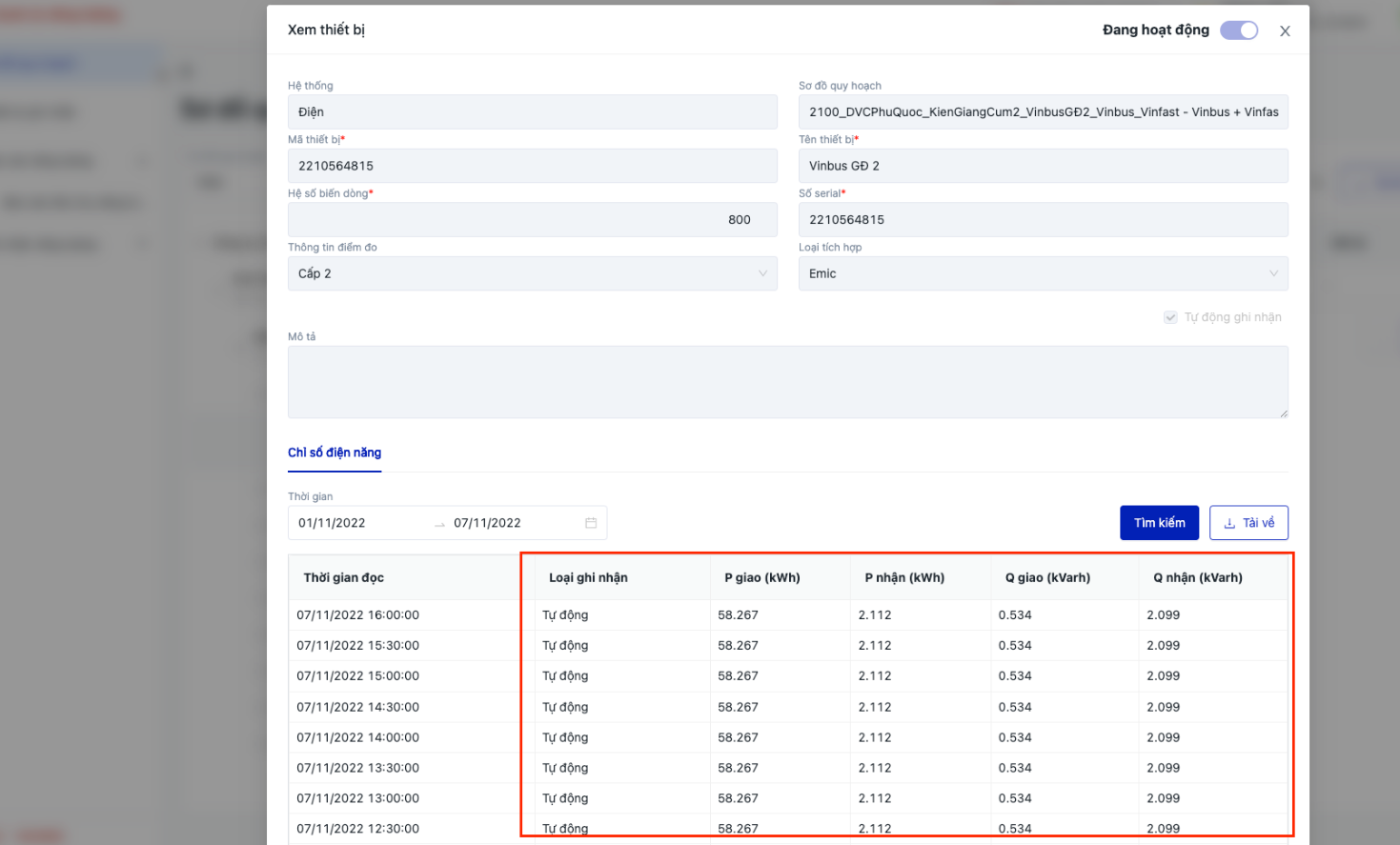

    • Xem được thông tin chỉ số P giao, P nhận, Q giao, Q nhận, loại ghi nhận và filter theo khoảng thời gian

    • Tải về thông tin hiển thị

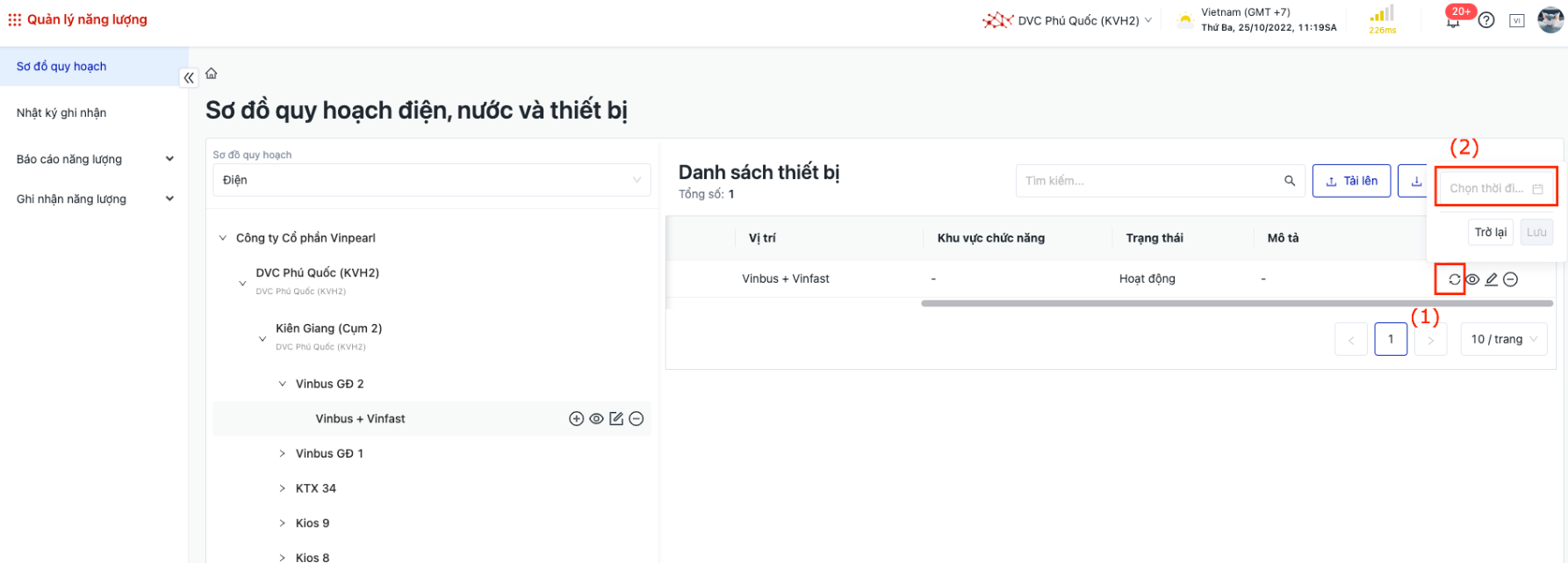

2.2. Đồng bộ thông tin ghi nhận tự động từ Emic

  • (1) : click nút “ Đồng bộ”

  • (2) : filter theo 1 mốc thời gian

  • Sau đó click lưu


2.3. Sửa thiết bị :

  • click vào “Chỉnh sửa”


2.4. Xoá thiết bị :

Thiết bị chỉ được phép xoá khi chưa phát sinh giá trị ghi nhận (áp dụng cho cả ghi nhận thủ công và ghi nhận tự động)

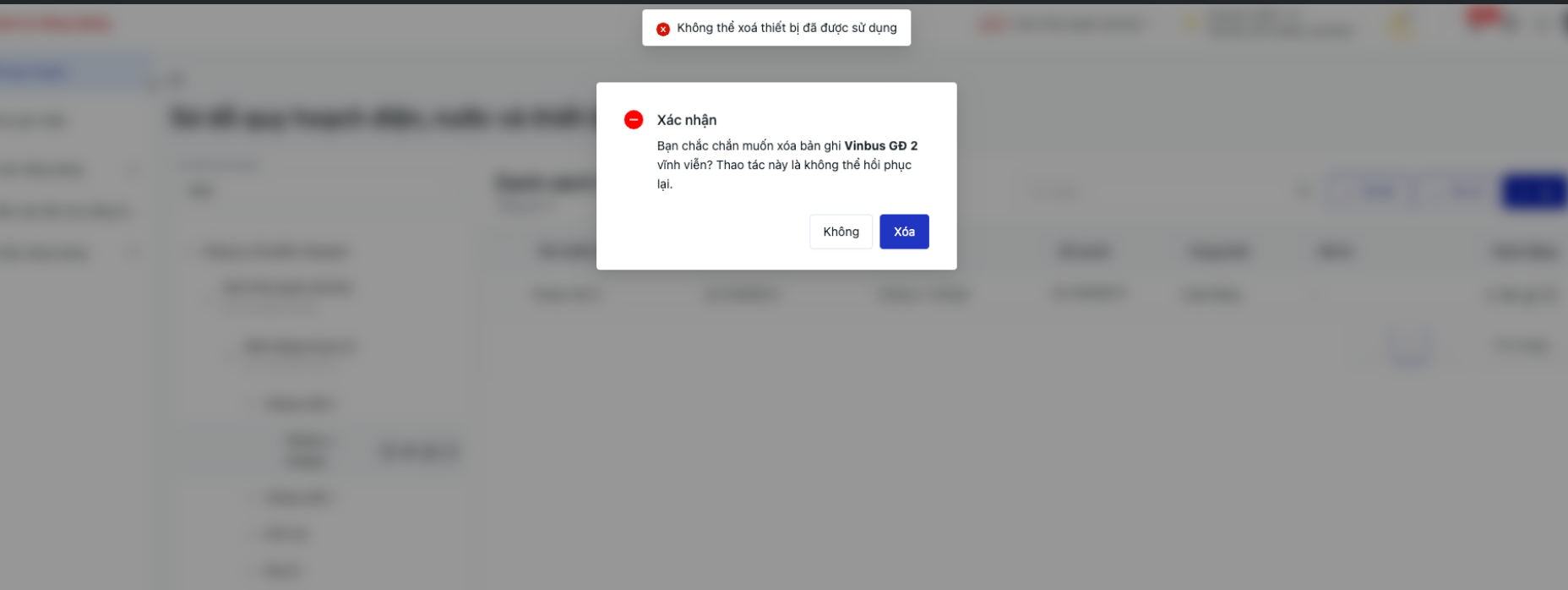

Nếu đã phát sinh số liệu ghi nhận, hệ thống sẽ không cho xoá và hiển thị thông tin như bên dưới. Click “Không” để đóng pop-up.


2.5. Tải lên/ tải về thiết bị

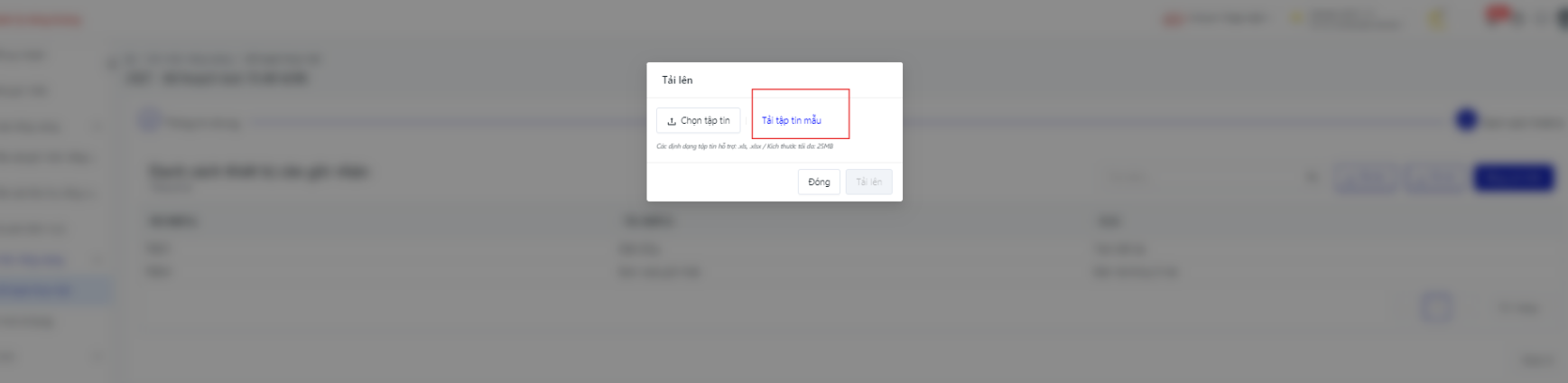

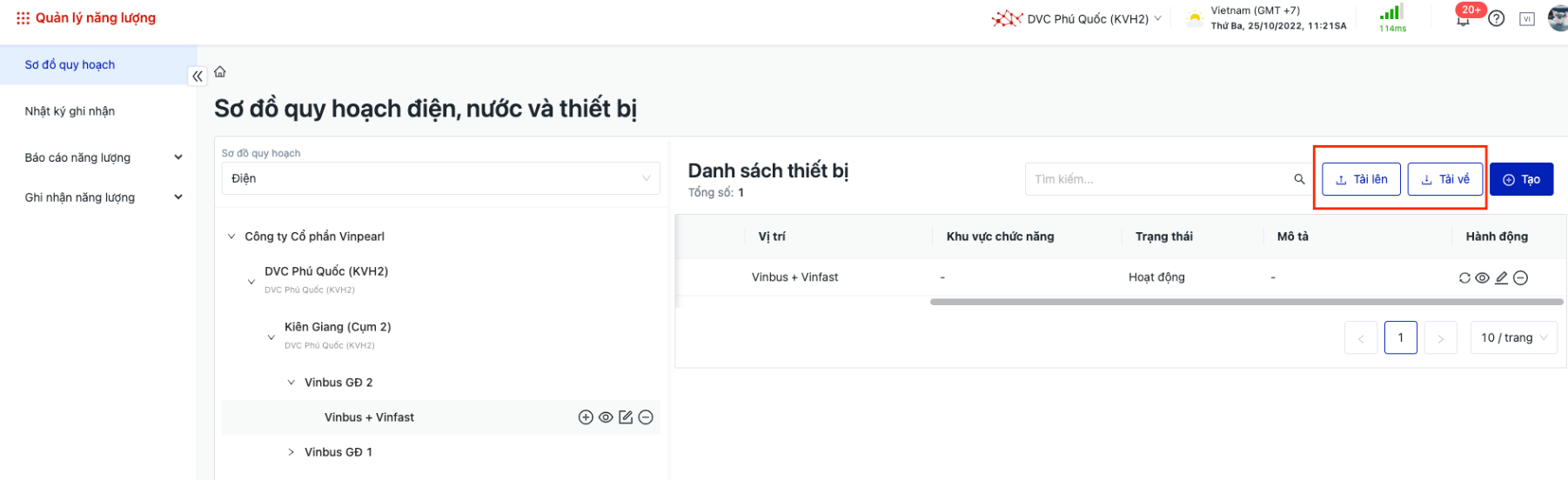

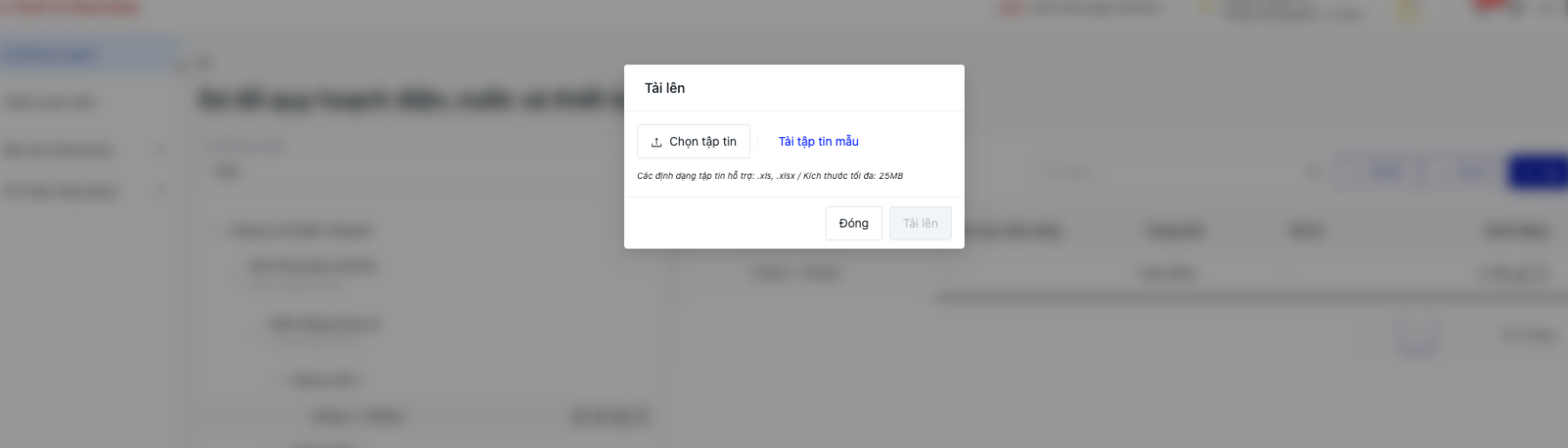

  • Tải lên: người dùng tải tập tin mẫu và điền đúng thông tin yêu cầu, sau đó tải lên. (Lưu ý: khi tải về điền danh sách thiết bị, không được sửa thông tin các cột)

  • Tải về: click tải danh sách thiết bị



3. In mã Barcode/QR code trên mỗi thiết bị

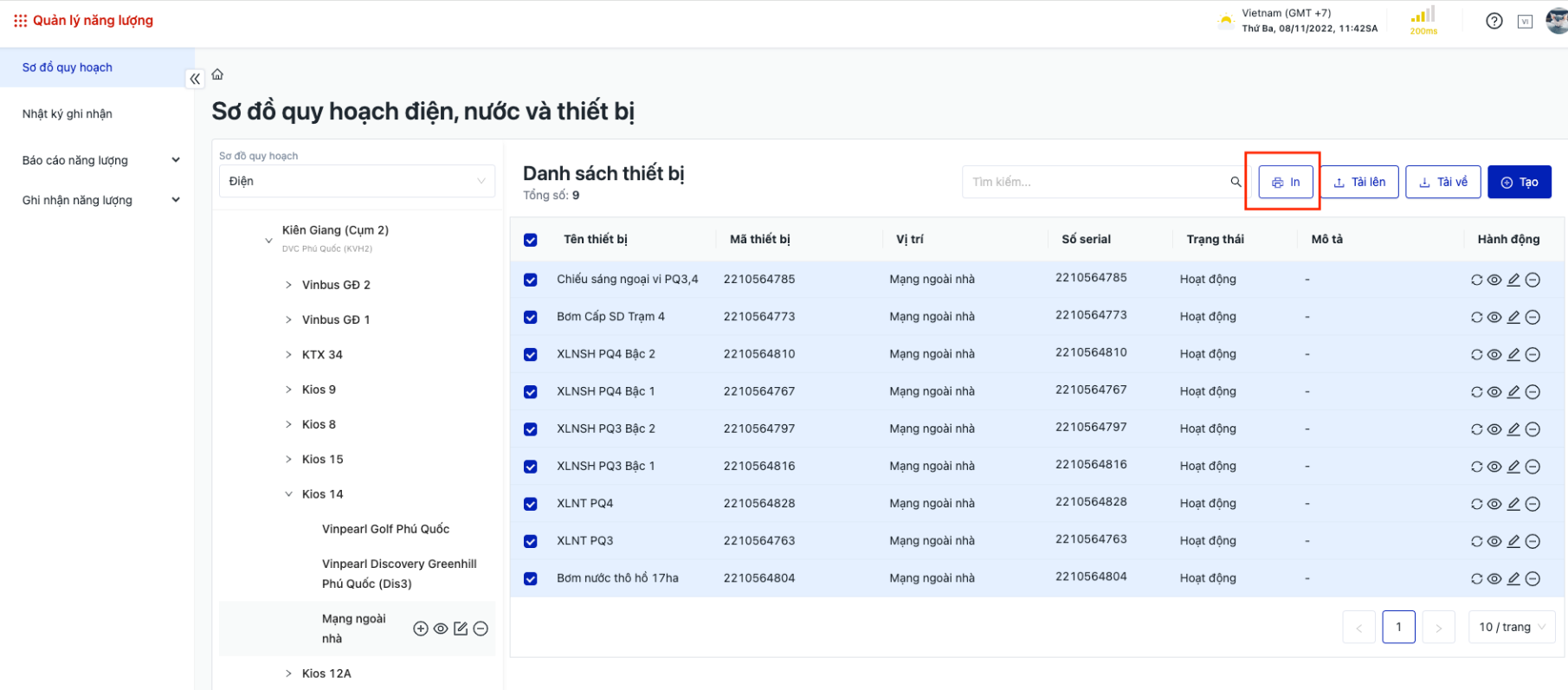

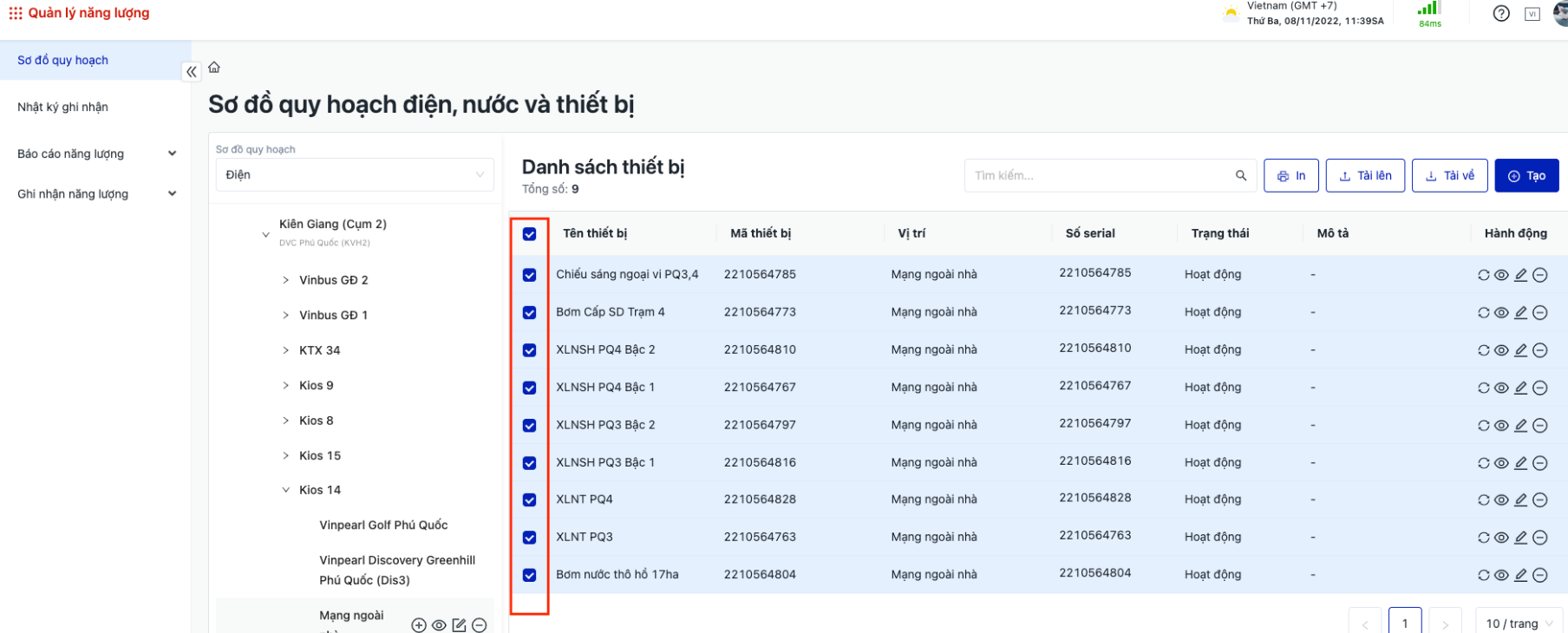

Bước 1: Checkbox chọn tất cả thiết bị cần in

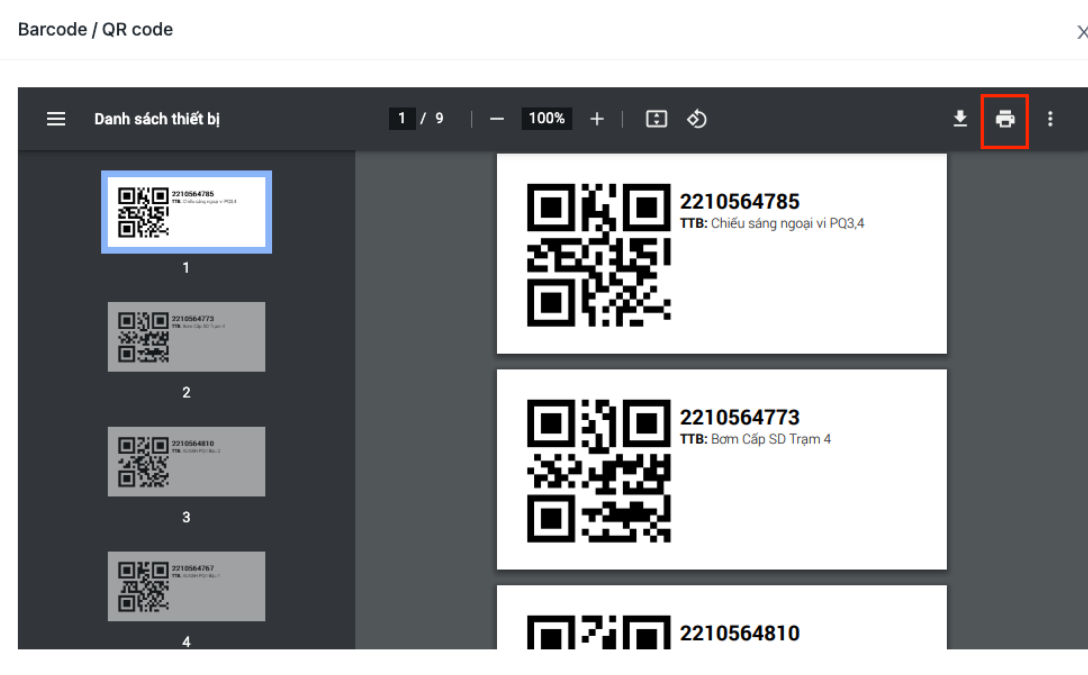

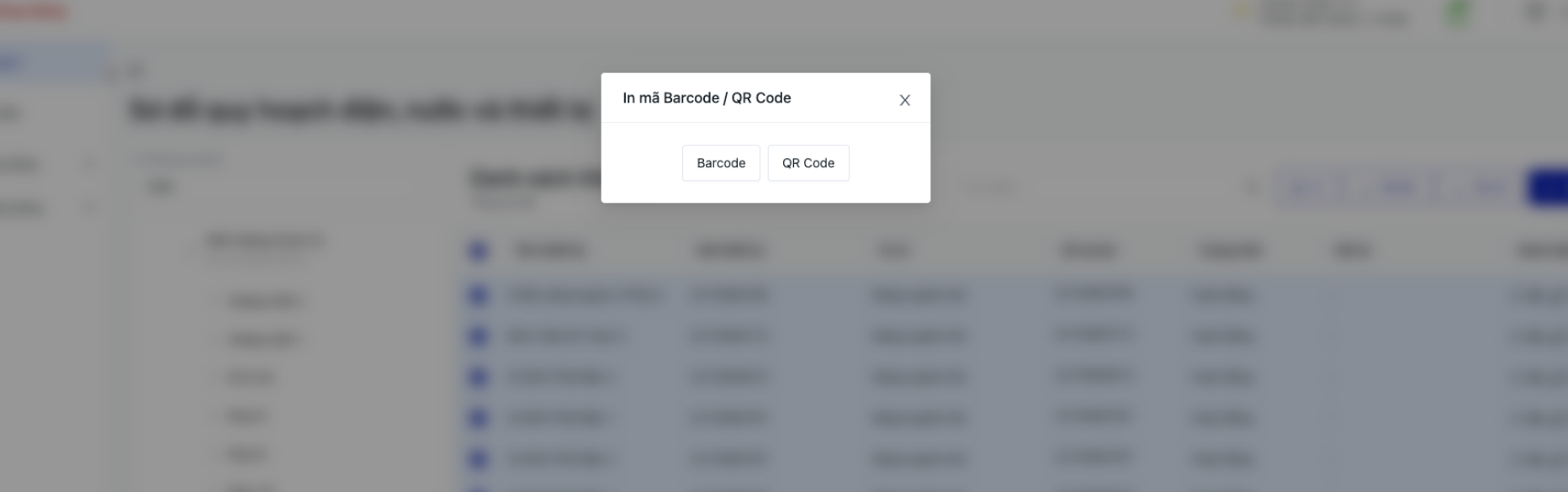

Bước 2: Click chọn “In” , sau đó chọn định dạng mong muốn in bardcode/ QR code



Bước 3: Kết nối máy in và in tất cả các mã thiết bị tương ứng


Tên màn hình (Screen Name)

Ghi nhận năng lượng

Đường dẫn (Open Link)

Đăng nhập → Quản lý năng lượng → Ghi nhận năng lượng → Kế hoach thực hiện : https://vingroup.portal.prod.hulk.cloudhms.io/energy-management/energy-recording/plan

Tổng quan (Summary)

Việc ghi nhận năng lượng được hoạch định thông qua thao tác lập kế hoạch các thiết bị cần được ghi nhận và sau đó dùng mobile app để quét mã bardcode trên mỗi đồng hồ để ghi nhận các chỉ số điện/nước.

1. Tạo kế hoạch thực hiện

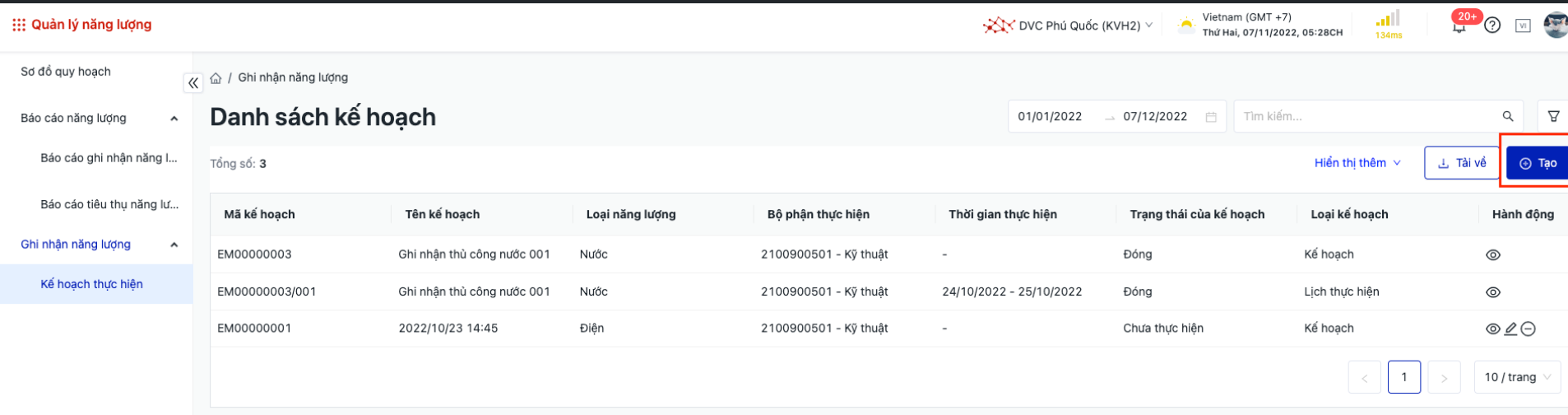

Bước 1: Tạo mới kế hoạch

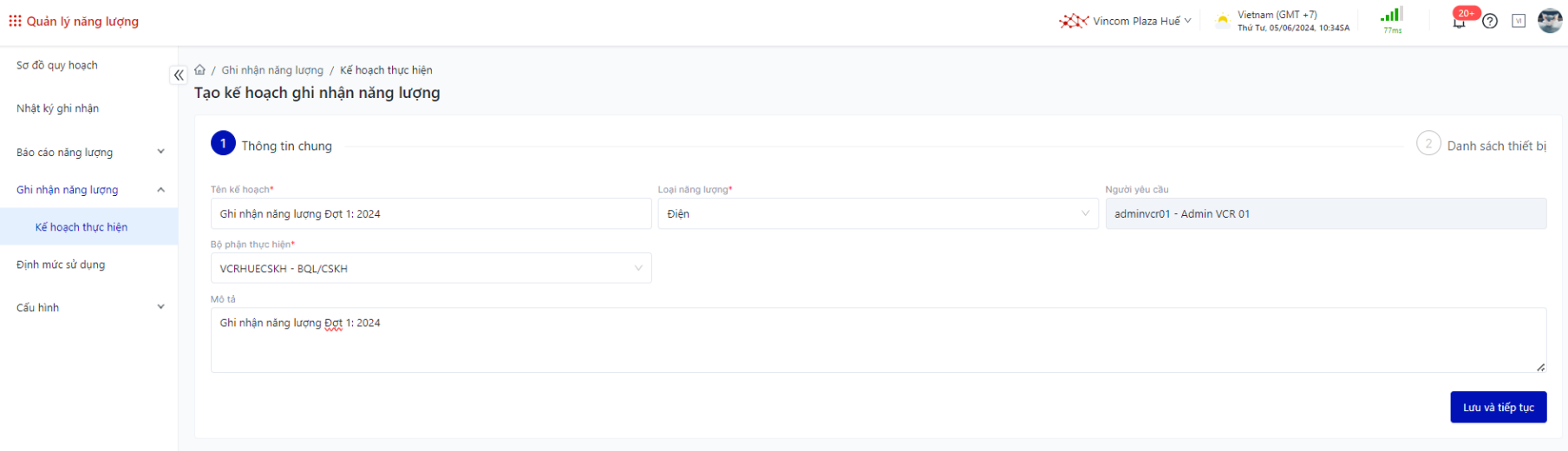

Bước 2: Điền thông tin :

  • Tên kế hoạch: bắt buộc

  • Loại năng lượng bắt buộc (điện/nước)

  • Bộ phận thực hiện: bắt buộc

  • Mô tả: không bắt buộc

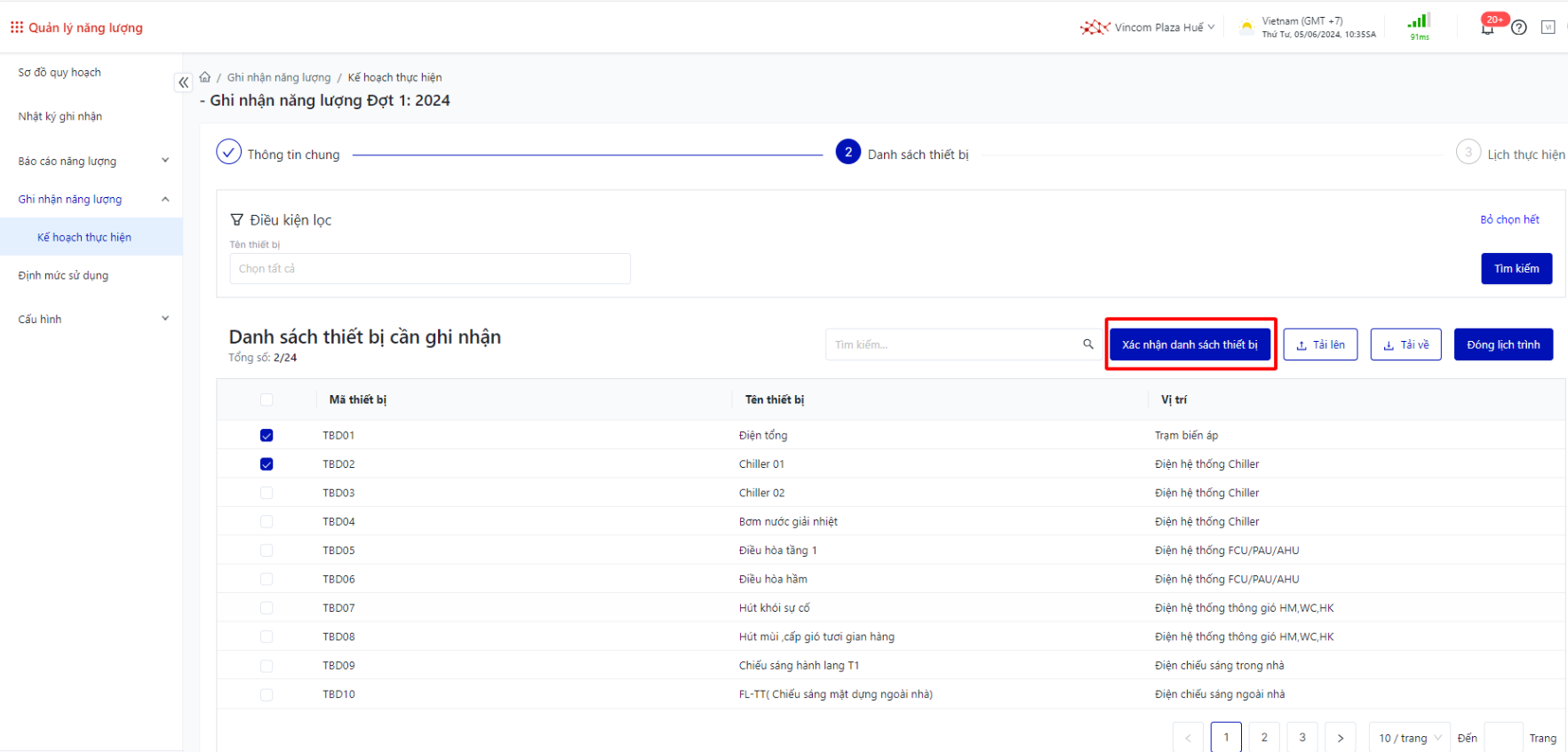

Bước 3: Chọn danh sách thiết bị cần ghi nhận , sau đó click “ Xác nhận danh sách thiết bị” → click “ Tiếp tục”

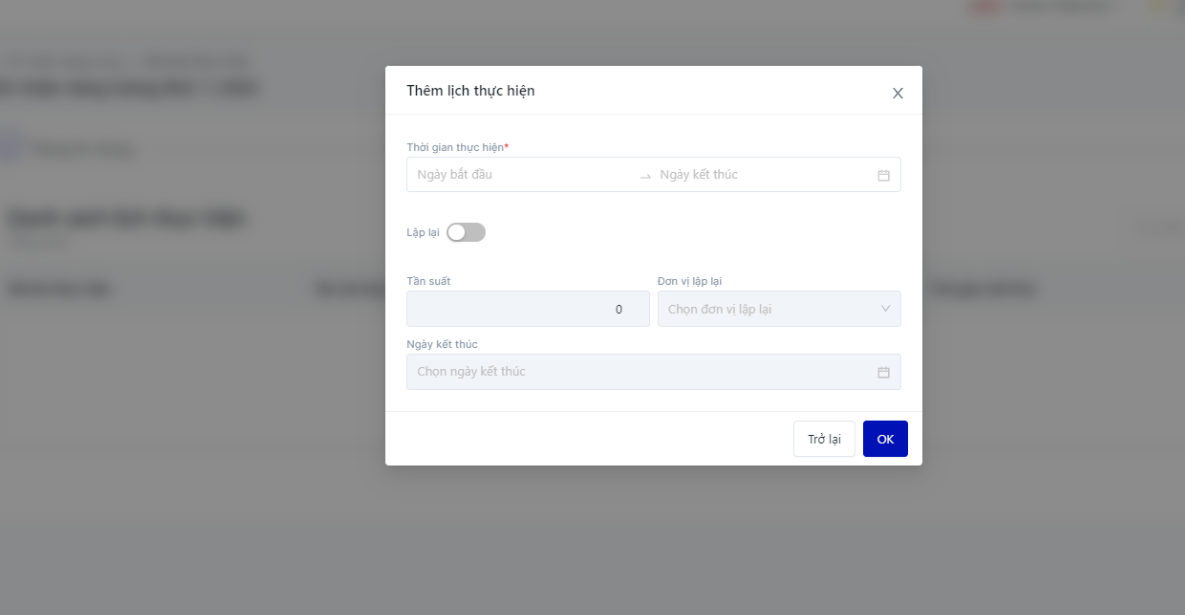

Bước 4 : Tạo lịch thực hiện :

  • Thời gian thực hiện : bắt buộc

  • Lặp lại : người dùng mong muốn lặp lại theo ngày/tuần/ tháng theo tuần suất x (lần). Khi mở toggle lặp lại, cần nhập thêm các thông tin bắt buộc sau:

    • Tần suất : x (lần(

    • Đơn vị lập lại : ngày/tháng/năm

    • Ngày kết thúc

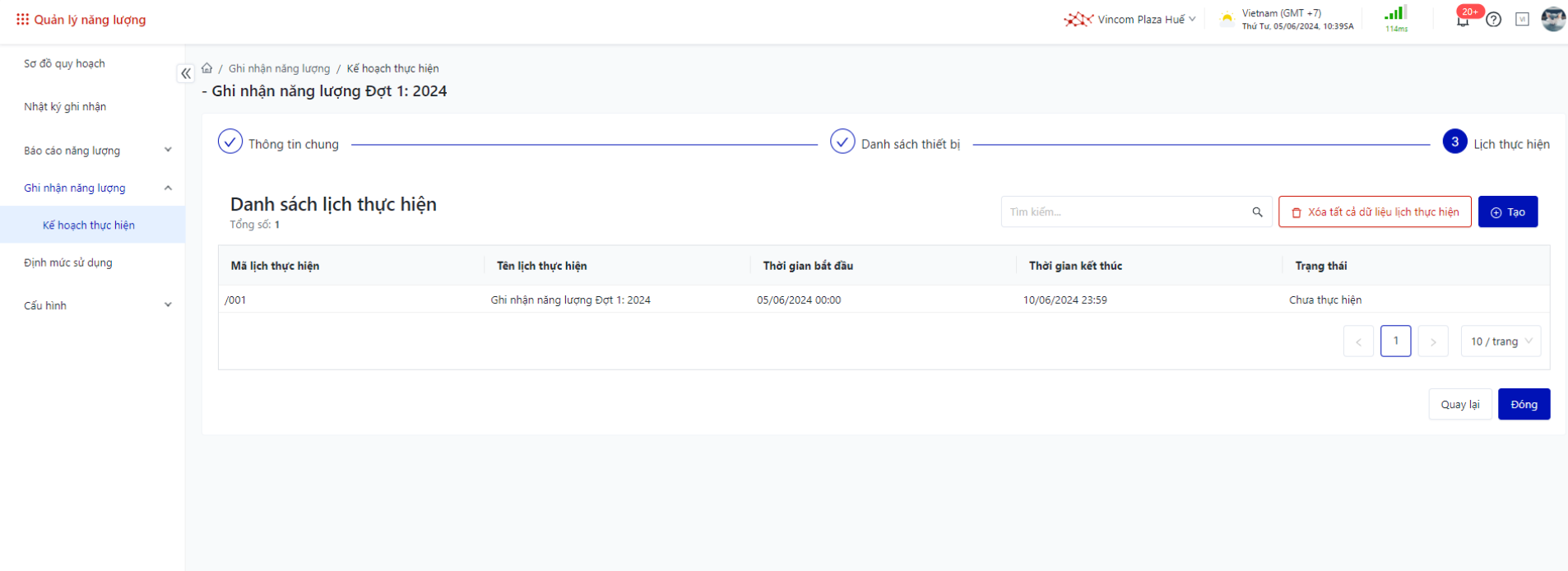

  • Sau đó click “ Đóng” để hoàn thành bước tạo lịch thực hiện

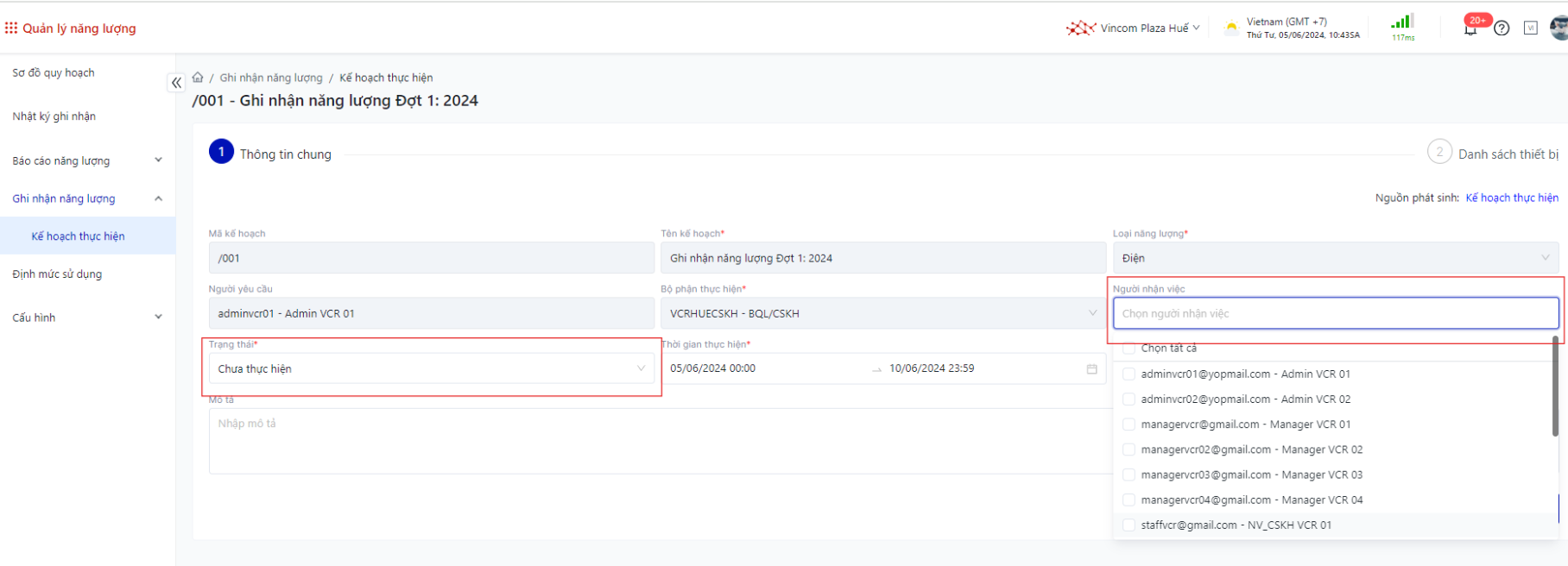

Bước 5 : Thêm người nhận việc và đổi trạng thái lịch thực hiện

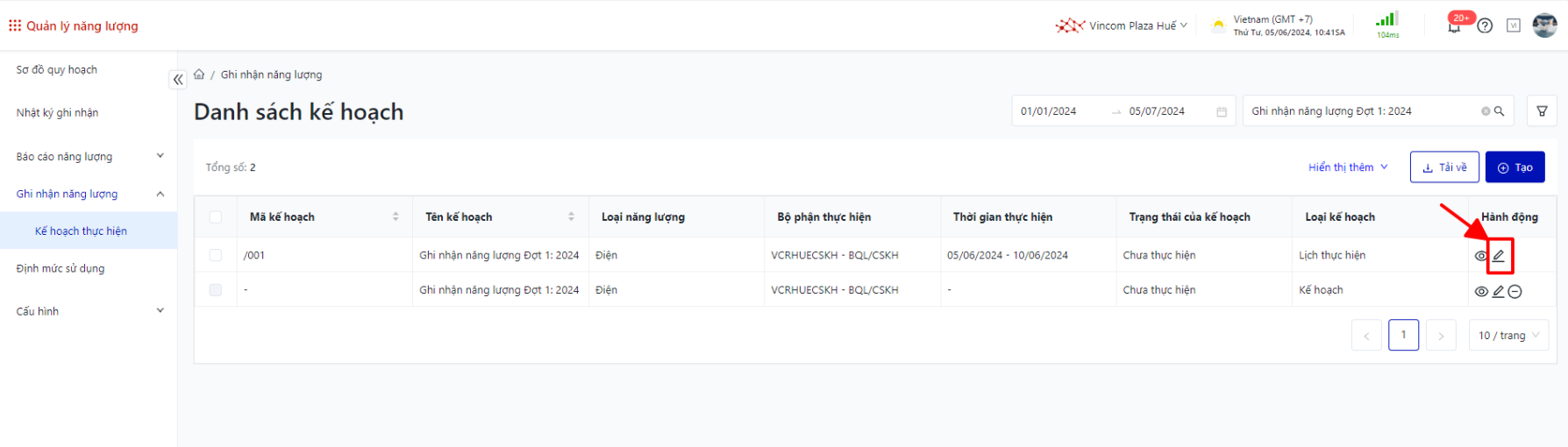

  • Chọn chỉnh sửa lịch thực hiện tại Danh sách kế hoạch


  • Điền thông tin người nhận việc


  • Đổi trạng thái kế hoạch thực hiện là “Đang thực hiện” khi đã sẵn sàng quy trình tiến hành ghi nhận.

Hoàn thành xong tạo kế hoạch thực hiện

2. Thao tác ghi nhận chỉ số điện/ nước bằng file import trên web

Bước 1: Chọn chỉnh sửa lịch thực hiện tại Danh sách kế hoạch

Bước 2: Nhấn Tiếp tục

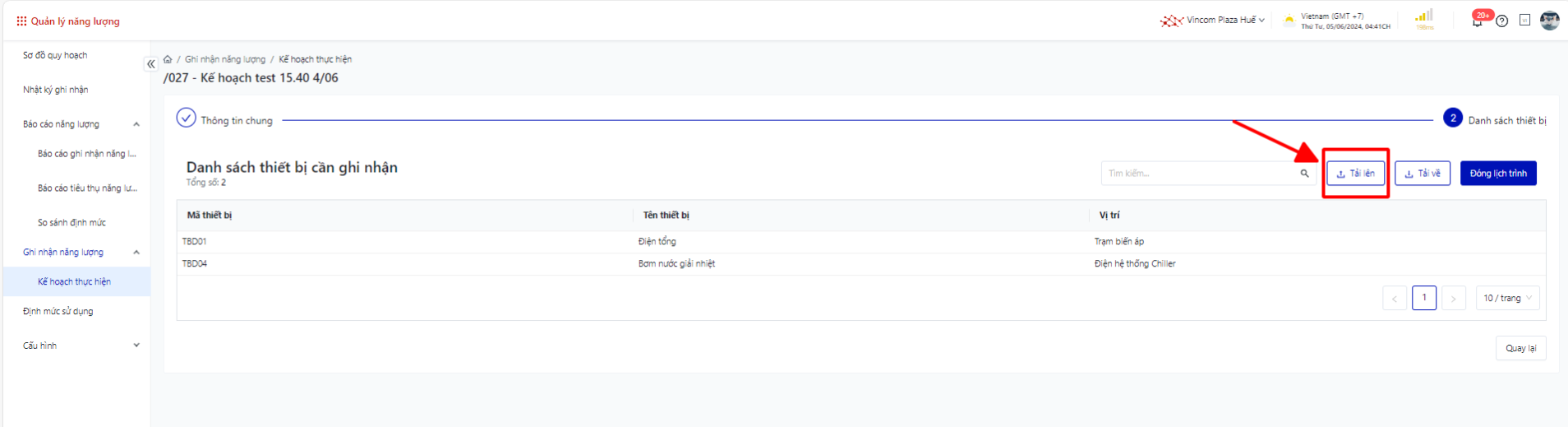

Bước 3: Nhấn Tải lên


Bước 4: Người dùng tải tập tin mẫu và điền đúng thông tin yêu cầu ( Lưu ý: khi tải về điền thông tin ghi nhận chỉ số, không được sửa thông tin các cột)

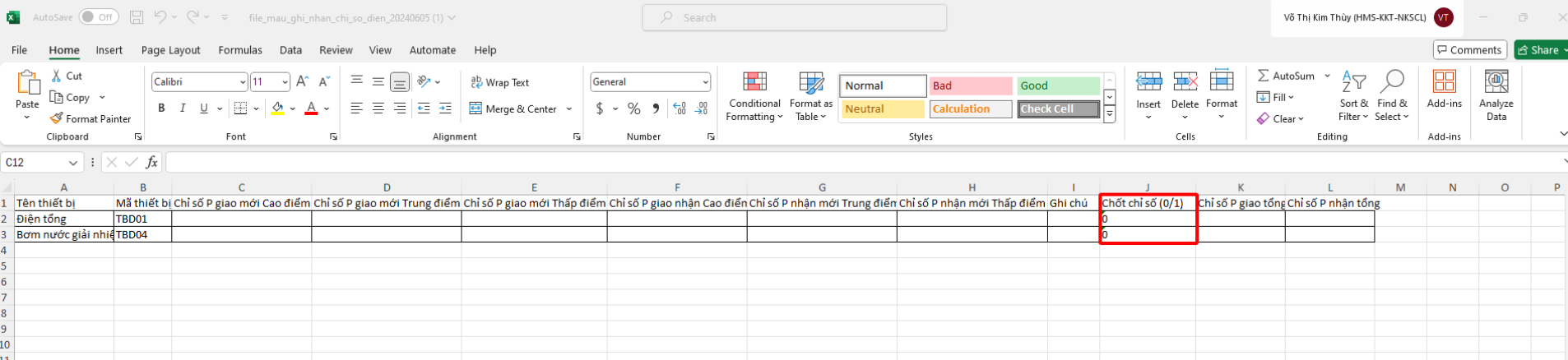

=> Template file mẫu, trong đó:

+Mục Chốt chỉ số quy định: 0 là không chốt chỉ số, 1 là chốt chỉ số


Bước 5: Nhập thông tin và lưu file, sau đó nhấn Chọn tệp tin và chọn file cần tải lên

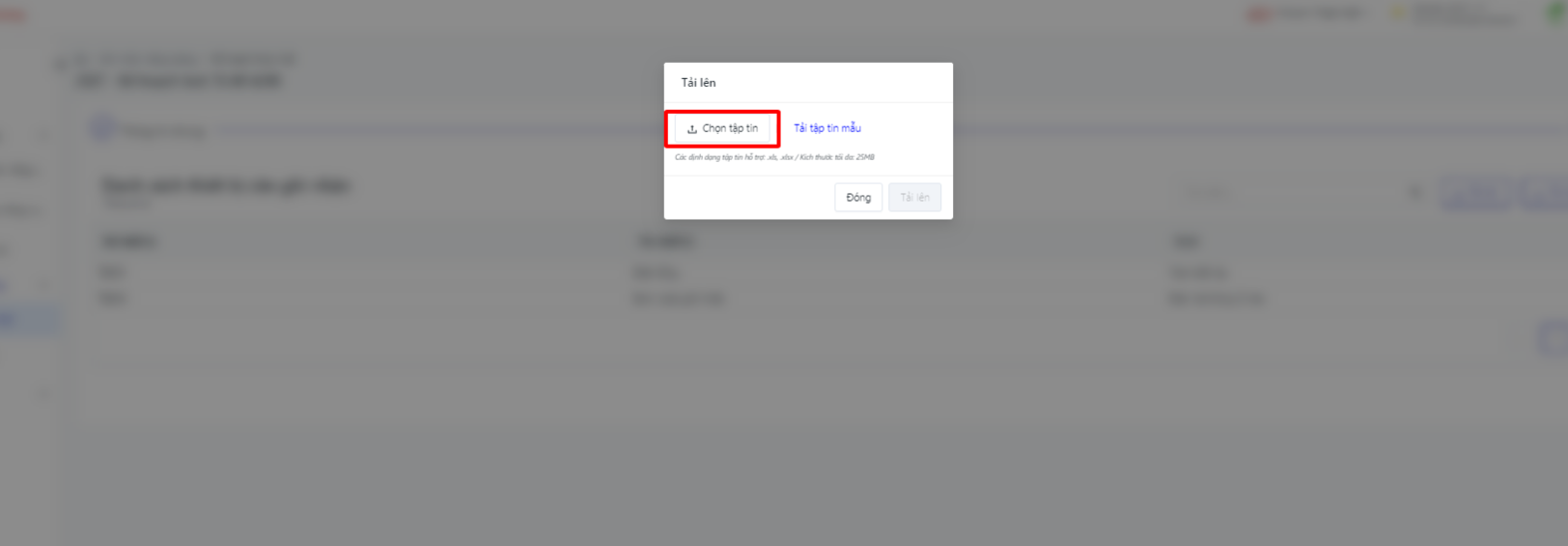

Bước 6: Nhấn Tải lên

=> Khi tải lên thành công kết quả sẽ được ghi nhận ở app, người dùng có thể chọn Tải về để kiểm tra kết quả ghi nhận vừa tải lên

3. Thao tác ghi nhận chỉ số điện/ nước trên mobile app

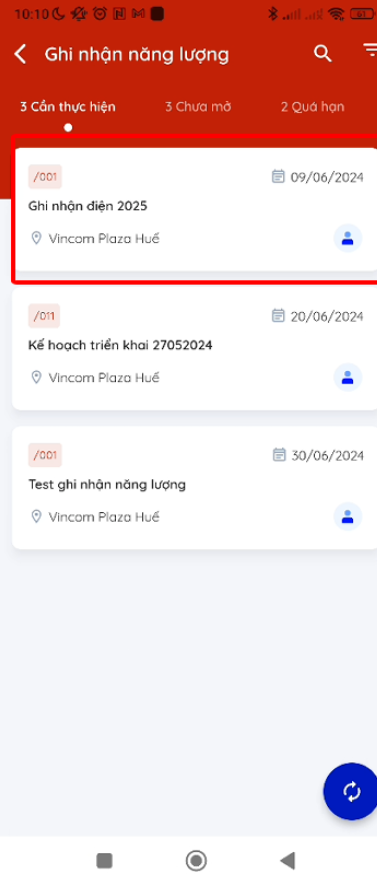

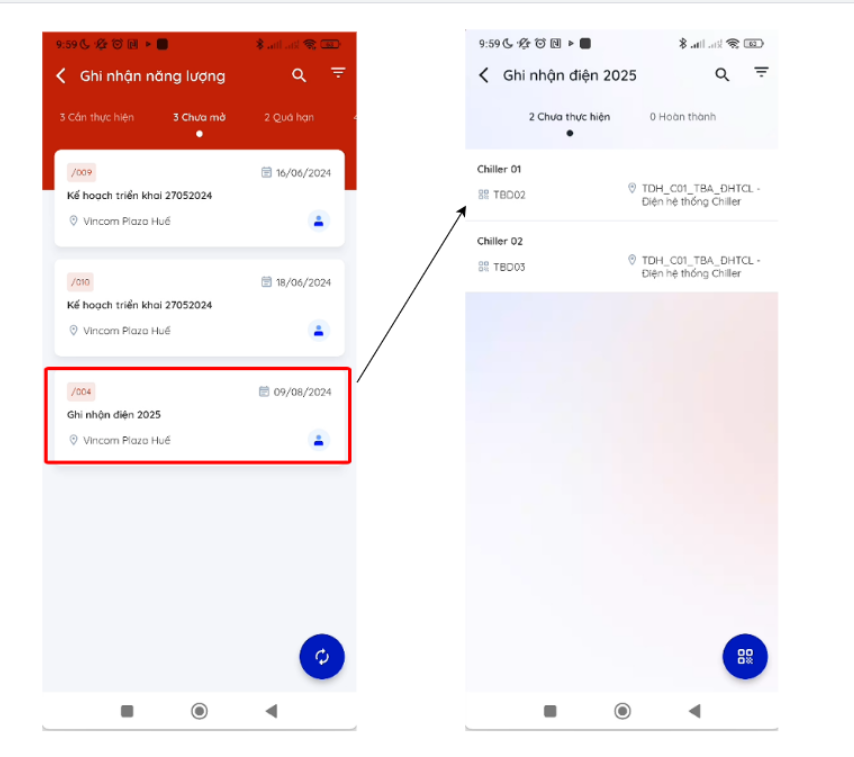

Bước 1: Tại mục “ Cần thực hiện” chọn các lịch đang chờ thực hiện


Bước 2 : Dùng QR code để scan thiết bị để nhập thông tin trên từng đồng hồ

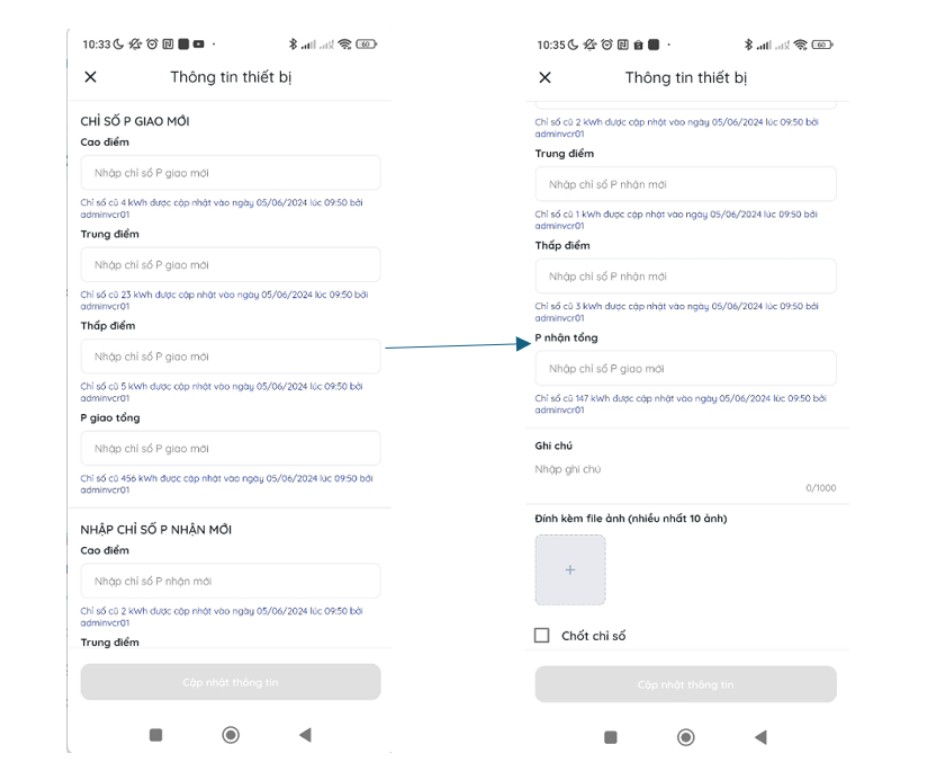

Bước 3: Nhập thông tin:

-Chỉ số P giao mới

  • Cao điểm: bắt buộc

  • Trung điểm: bắt buộc

  • Thấp điểm: bắt buộc

  • P giao tổng: bắt buộc

-Chỉ số P nhận mới

  • Cao điểm: Không bắt buộc

  • Trung điểm: Không bắt buộc

  • Thấp điểm: Không bắt buộc

  • P nhận tổng: Không bắt buộc

-Ghi chú: Không bắt buộc

-Đính kèm file ảnh: Không bắt buộc, tối đa 10 ảnh

-Chốt chỉ số: Không bắt buộc


Bước 4 : Click “Cập nhật thông tin”

Bước 5 : Click “Đóng lịch thực hiện” khi đã xem qua các thông số ghi nhận tại tab “ Hoàn thành”. Người dùng có thể điều chỉnh lại thông tin trước khi xác nhận đóng lịch thực hiện. Chỉ có thể Đóng lịch thực hiện khi đã hoàn thành ghi nhận tất cả các thiết bị

Bước 6 : Xem lại thông tin tại mục “ Đã đóng”

--

Đối với các lịch thực có thời gian được cài đặt trong tương lai và trạng thái là “ Chưa thực hiện” sẽ hiển thị tại mục “Chưa mở” và thông tin ghi nhận chỉ có quyền xem, đến khi chuyển về trạng thái “ Đang thực hiện” thì người dùng sẽ được phép điều chỉnh.


Tên màn hình (Screen Name)

Báo cáo ghi nhận năng lượng

Đường dẫn (Open Link)

Đăng nhập → Quản lý năng lượng →Báo cáo ghi nhận năng lượng: https://vingroup.portal.prod.hulk.cloudhms.io/energy-management/energy-report/energy-record-report

Tổng quan (Summary)

Tổng hợp các báo cáo cho ghi nhận năng lượng ( điện/nước) cho cả ghi nhận thủ công/ tự động

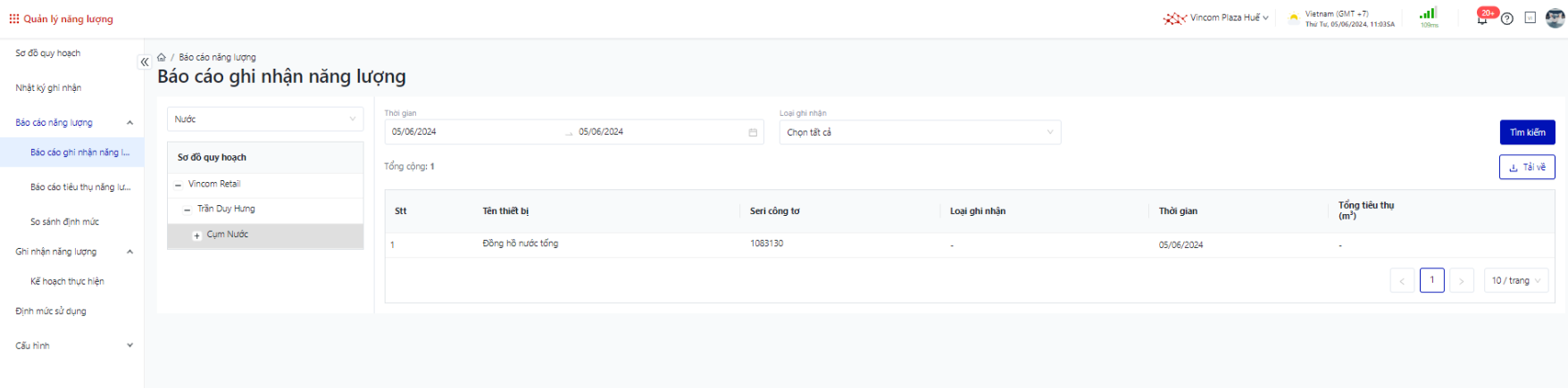

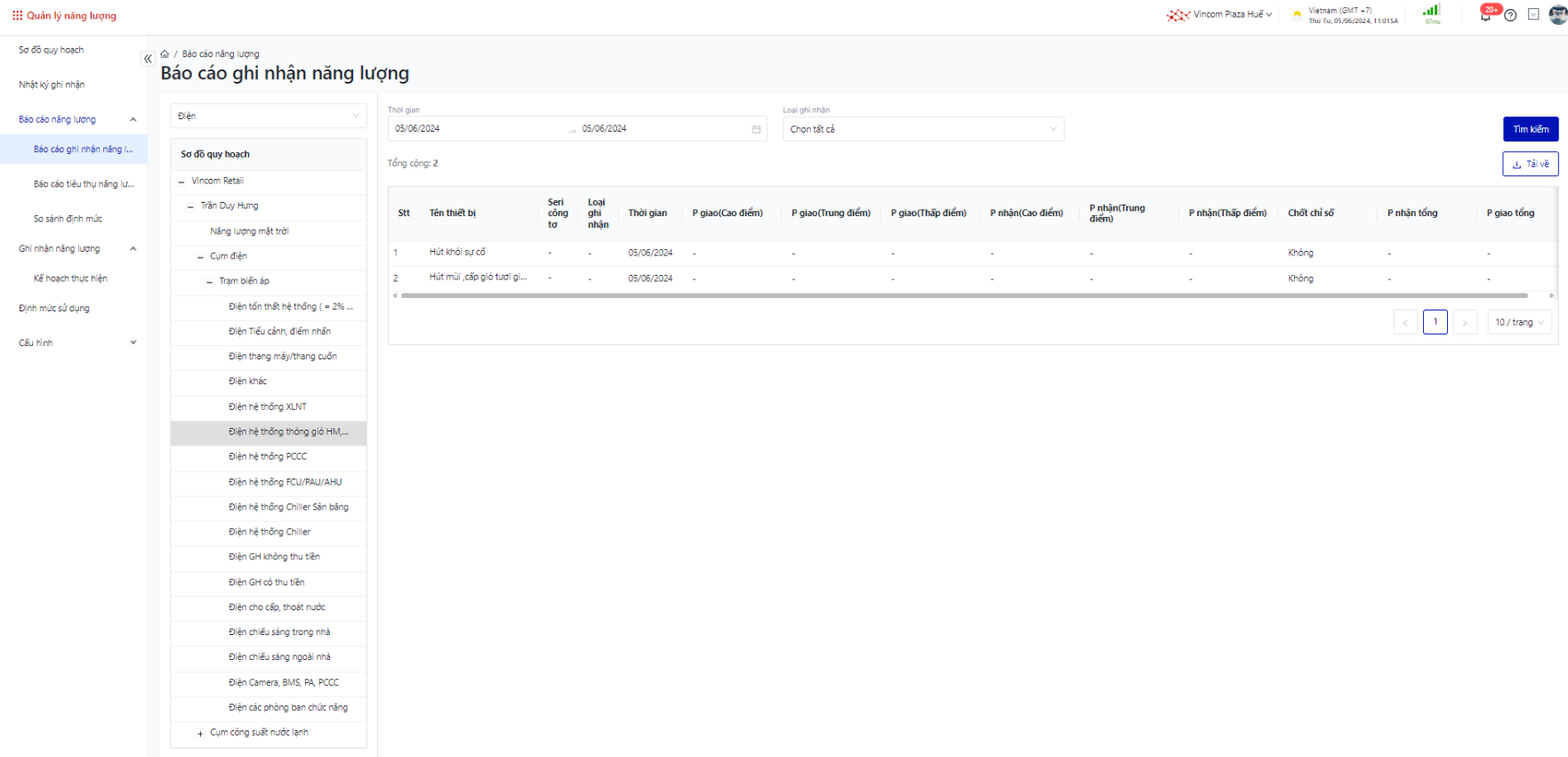

Báo cáo ghi nhận năng lượng

Người dùng sẽ được filter các thông tin sau:

  • (1) Filter khoảng thời gian ghi nhận

  • (2) Filter loại ghi nhận : Tất cả/ Thủ công/ Tự động

  • (3) Tải về : Tải về file excel báo cáo ghi nhận

  1. BÁO CÁO GHI NHẬN NĂNG LƯỢNG ĐIỆN

Người dùng sẽ được xem các thông tin sau:

  • Tên thiết bị

  • Số serial công tơ

  • Loại thiết bị

  • Thời gian

  • P giao(Cao điểm)

  • P giao(Trung điểm)

  • P giao(Thấp điểm)

  • P nhận(Cao điểm)

  • P nhận(Trung điểm)

  • P nhận(Thấp điểm)

  • Chốt chỉ số

  • P nhận tổng

  • P giao tổng


2.BÁO CÁO GHI NHẬN NĂNG LƯỢNG NƯỚC

Người dùng sẽ được xem các thông tin sau:

  • STT

  • Tên thiết bị

  • Seri công tơ

  • Loại ghi nhận

  • Thời gian

  • Tổng tiêu thụ
